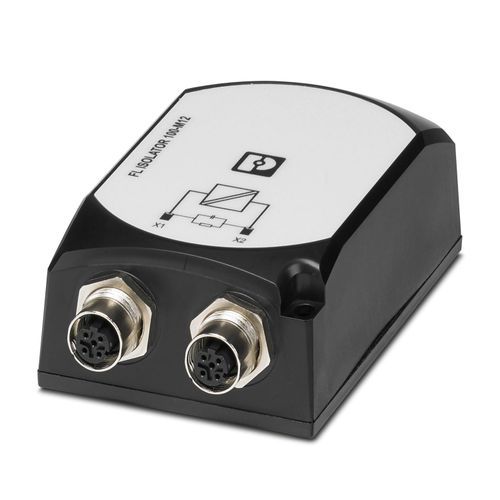

FL ISOLATOR 100-M12 - Ağ izolatörü 2902985
Ethernet ağlarında elektriksel yalıtım sağlamaya yönelik pasif ağ izolatörü. Ethernet cihazlarını 4 kV'a kadar potansiyel farklara karşı koruma için. 100 Mbps'e kadar geçiş hızları için kullanılabilir. İki M12 soket (D-kodlanmış) üzerinden Ethernet bağlantısı.

Ürün verileri
42 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Ağ izolatörü
- MTTF
- 18372 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21)13381 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25)3348 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100)
- MTBF
- 38062 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat))12264 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat))
- Elektriksel izolasyon
- Port X1//port X2
- İzolasyon gerilimi giriş/çıkış
- 250 Vrms
- Test gerilimi data arayüzü/data arayüzü
- 4 kV AC (50 Hz, 1 dk)
- Besleme gerilim aralığı
- pasif modül, güç kaynağı gerekmez
- Sinyal
- EthernetPROFINET
- Seri iletim hızı
- 10/100 Mbps
- Bağlantı yöntemi
- M12 konnektör, D-kodlu (dişi)
- Kanal sayısı
- 1
- Sıkma torku
- ≤ 2 Nm
- İletim uzunluğu
- ≤ 100 m (Her iki port üzerinden toplam uzunluk (veri hızına ve kullanılan kabloya bağlıdır))
- Desteklenen protokoller
- IPv4 ve IPv6 için şeffaf protokol
- Bağlantı yöntemi
- M12 konnektör, D-kodlu (dişi)
- Kanal sayısı
- 1
- Boyutlu çizim
- Genişlik
- 66 mm
- Yükseklik
- 91 mm
- Derinlik
- 34 mm
- Renk (Muhafaza)
- siyah (RAL 9005)
- Malzeme (Muhafaza)
- Polikarbonat
- Malzeme (Alt kısım)
- PC-ABS
- Ekranlama
- koruyucu toprak bağlantısı yok (PE)her iki ekran bağlantısı arasında kapasitif izolasyon
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde
- IEC 61373, EN 61373'e göre titreşime karşı dayanım
- : Kategori 1, Sınıf B
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- Darbe (çalışma): 15g, 11 ms periyot, yarım sinüs şok darbesi: 30g, 18 msn periyot, yarım sinüs şok darbesi
- Koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -40 °C ... 75 °C (10 dak.süreyle 85°C; bundan sonra fonksiyon için artık garanti verilemez - cihazı kontrol edin)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 75 °C
- Rakım
- ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın)
- İzin verilen nem (çalışma)
- 10 % ... 95 %
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 %
- Sertifika
- CE uyumlu
- Tanımlama
- ISA-S71.04-1985 G3 Harsh Group A
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Standartlar/yönetmelikler
- EN 61000-4-4EN 61000-6-4
- DIN 55011'e göre radyo parazit gerilimi
- Sınıf B, uygulama alanı: Endüstri ve konut
- DIN 55011'e göre yayılan radyo parazit gerilimi
- Sınıf B, uygulama alanı: Endüstri ve konut
- Standartlar/yönetmelikler
- EN 50121 ve EN 50155 (tren yolu uygulamaları için)IEC 60571IEC 62368SELV EN 50153 standardına uygun
- Montaj tipi
- Duvara montaj
