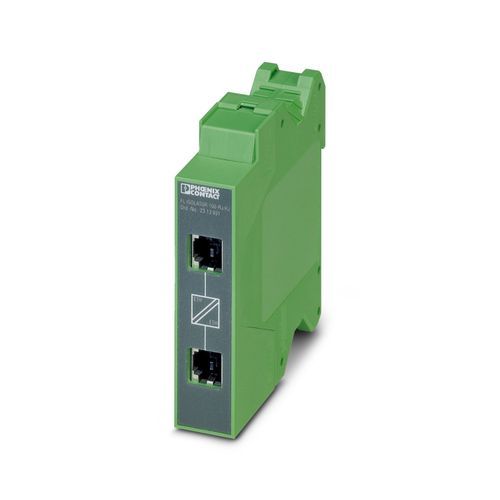

FL ISOLATOR 100-RJ/RJ - Ağ izolatörü 2313931
Ethernet ağlarında elektriksel yalıtım için pasif ağ izolatörü. Ethernet cihazlarını 4 kV'ye kadar gerilim farklarına karşı korur. 100 Mbps'e kadar geçiş hızları için kullanılabilir. İki adet RJ 45 fişi bağlamak mümkündür.

Ürün verileri
50 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Ağ izolatörü
- MTBF
- 7993 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat))4201 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat))
- Elektriksel izolasyon
- Ethernet // Ethernet
- İzolasyon gerilimi giriş/çıkış
- 250 Vrms
- Test gerilimi data arayüzü/data arayüzü
- 4 kV AC (50 Hz, 1 dk)
- Sıkma torku
- 0,56 Nm ... 0,79 Nm
- Sinyal
- EthernetPROFINET
- Seri iletim hızı
- 10/100 Mbps
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Kanal sayısı
- 1
- İletim uzunluğu
- ≤ 100 m (Her iki port üzerinden toplam uzunluk (veri hızına ve kullanılan kabloya bağlıdır))
- Seri iletim hızı
- 10/100 Mbps
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Kanal sayısı
- 1
- Boyutlu çizim
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 92 mm
- Renk (Muhafaza)
- yeşil (RAL 6021)
- Malzeme (Muhafaza)
- PA 6.6-FR
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- Darbe (çalışma): 25g, 11 ms periyot, yarı sinüs şok darbe
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 75 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 85 °C
- Rakım
- ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın)
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- 508 ListedISA-S71.04-1985 G3 Harsh Group ADNV GL
- Temperature
- B
- Humidity
- A
- Titreşim
- A
- EMC
- B
- Enclosure
- Required protection according to the Rules shall be provided upon installation on board
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Standartlar/yönetmelikler
- EN 61000-4-2EN 61000-4-3
- Frekans aralığı
- 26 MHz ... 3 GHz (Test seviyesi 3)
- Alan şiddeti
- 20 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4EN 61000-4-6
- Frekans aralığı
- 0,15 MHz ... 80 MHz
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Standartlar/yönetmelikler
- EN 61000-6-4
- DIN 55011'e göre radyo parazit gerilimi
- Sınıf B, uygulama alanı: Endüstri ve konut
- DIN 55011'e göre yayılan radyo parazit gerilimi
- Sınıf B, uygulama alanı: Endüstri ve konut
- Standartlar/yönetmelikler
- EN 50121 ve EN 50155 (tren yolu uygulamaları için)
- Montaj tipi
- DIN rayı montajı
