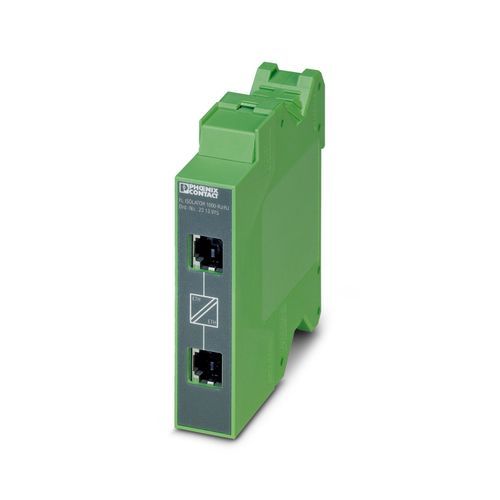

FL ISOLATOR 1000-RJ/RJ - Ağ izolatörü 2313915



Ethernet ağlarında elektriksel yalıtım için pasif ağ izolatörü. Ethernet cihazlarını 4 kV'ye kadar gerilim farklarına karşı korur. 1 Mbps'e kadar geçiş hızları için kullanılabilir. İki adet RJ 45 fişi bağlamak mümkündür.
FL ISOLATOR 1000-RJ/RJ - Ağ izolatörü 2313915
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulamaya yönelik not
Yalnızca endüstriyel kullanım için
Ürün tipi
Ağ izolatörü
MTBF
5446 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat))2959 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat))
Elektriksel izolasyon
Ethernet // Ethernet
İzolasyon gerilimi giriş/çıkış
250 Vrms
Test gerilimi data arayüzü/data arayüzü
4 kV AC (50 Hz, 1 dk)
Sıkma torku
0,56 Nm ... 0,79 Nm
Sinyal
EthernetPROFINET
Seri iletim hızı
10/100/1000 Mbps
Bağlantı yöntemi
RJ45 dişi konnektör
Kanal sayısı
1
İletim uzunluğu
≤ 100 m (Her iki port üzerinden toplam uzunluk (veri hızına ve kullanılan kabloya bağlıdır))
Seri iletim hızı
10/100/1000 Mbps
Bağlantı yöntemi
RJ45 dişi konnektör
Kanal sayısı
1
Boyutlu çizim
Genişlik
22,5 mm
Yükseklik
99 mm
Derinlik
92 mm
Renk (Muhafaza)
yeşil (RAL 6021)
Malzeme (Muhafaza)
PA 6.6-FR
EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
: 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde
Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
: 25g, 11 ms periyot, yarı sinüs şok darbe
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-25 °C ... 75 °C
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 85 °C
Rakım
≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın)
İzin verilen nem (çalışma)
10 % ... 95 % (yoğunlaşma yok)
İzin verilen nem (stok/nakliye)
5 % ... 95 % (yoğunlaşma yok)
Sertifika
CE uyumlu
Tanımlama
508 ListedISA-S71.04-1985 G3 Harsh Group ADNV GL
Temperature
B
Humidity
A
Titreşim
A
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Elektromanyetik uyum
EMC Direktifi 2014/30/EU ile uyumlu
Standartlar/yönetmelikler
EN 61000-4-2EN 61000-4-3
Frekans aralığı
26 MHz ... 3 GHz (Test seviyesi 3)
Alan şiddeti
20 V/m
Açıklamalar
Kriter A
Standartlar/yönetmelikler
EN 61000-4-4EN 61000-4-6
Frekans aralığı
0,15 MHz ... 80 MHz
Açıklamalar
Kriter A
Gerilim
10 V
Standartlar/yönetmelikler
EN 61000-6-4
DIN 55011'e göre radyo parazit gerilimi
Sınıf B, uygulama alanı: Endüstri ve konut
DIN 55011'e göre yayılan radyo parazit gerilimi
Sınıf B, uygulama alanı: Endüstri ve konut
Standartlar/yönetmelikler
EN 50121 ve EN 50155 (tren yolu uygulamaları için)
Montaj tipi
DIN rayı montajı
