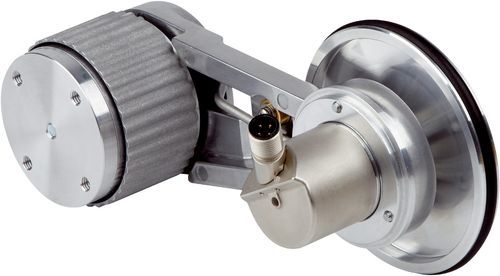

Sick/Tekerlekli enkoder
MWS120-23M2QC14X12
Tekerlekli enkoder | MWS120, MWS120-23M2QC14X12 | Ölçüm tekerleği çevresi: 300 mm | Ölçüm tekerleği yüzeyi: Çıkıntılı poliüretan yüzey | İletişim arayüzü: 18 V ... 30 V, IO-Link, IO-Link V1.1, COM3 (230,4 kBaud) | Besleme Gerilimi: 18 V ... 30 V | Takılan enkoder: AHM36 IO-Link Advanced, AHM36A-SCQC014x12, 1101537 | Bağlantı tipi: Erkek konnektör, M12, 4 pin, üniversal

Ürün verileri
46 parametreTeknik Özellikler
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 240 yıl (EN ISO 13849-1) 1) 2)
- Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)
- 14 bit x 12 bit (16.384 x 4.096)
- Ölçüm adımı (çözünürlük mm/pals)
0,018 1)
2)
- Tekrarlanabilirlik
- < 0,1 mm 3)
- İletişim arayüzü
- IO-Link
- İletişim arayüzü ayrıntısı
- IO-Link V1.1 / COM3 (230,4 kBaud)
- Bağlantı tipi
- Erkek konnektör, M12, 4 pin, üniversal
- Güç tüketimi
- ≤ 1,5 W
- Besleme Gerilimi
- 18 V ... 30 V
- Ters polarizasyon koruması
- ✔
- Ölçüm tekerleği çevresi
- 300 mm 1)
- Ölçüm tekerleği yüzeyi
- Çıkıntılı poliüretan yüzey
- Montaj
- Ölçüm çarkı, öne monte edilmiş
- Materyal, yay kolu mekaniği
- Yay elemanı
- Paslanmaz çelik
- Ölçüm tekerleği, yay kolu
- Alüminyum
- Çalışmaya başlama torku
- < 1 Ncm
- İşletme torku
- < 1 Ncm
- Rulman dayanım ömrü
- 3,6 x 10^8 devir
- Asgari yay germe kuvveti
- 4 N 2) 3)
- Yayların izin verilen maks. çalışma alanı (sürekli çalışma)
- ± 10 mm
- Yay elemanı çalışma süresi
- > 1,5 milyon periyot
- Ölçülen nesneye göre montaj pozisyonu
- Tercihen üstten, alttan mümkün 4)
- Takılan enkoder
- AHM36 IO-Link Advanced, AHM36A-SCQC014x12, 1101537
- Montaj flanşı
- BEF-FA-020-036, 2072298
- Takılan mekanizma
- BEF-MWS120-ARM, 2118239
- Takılan ölçüm çarkı
- BEF-MR10300APN, 2118494
- EMVC
- EN 61000-6-2, EN 61000-6-3 ve EN 61131-9 uyarınca
- Çalışma sıcaklığı aralığı
- –30 °C ... +80 °C 1)
- Depolama sıcaklığı aralığı
- –40 °C ... +100 °C 1)
- ECLASS 5.0
- 27270501
- ECLASS 5.1.4
- 27270501
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270501
- ECLASS 8.0
- 27270501
- ECLASS 8.1
- 27270501
- ECLASS 9.0
- 27270501
- ECLASS 10.0
- 27270790
- ECLASS 11.0
- 27270707
- ECLASS 12.0
- 27270504
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
