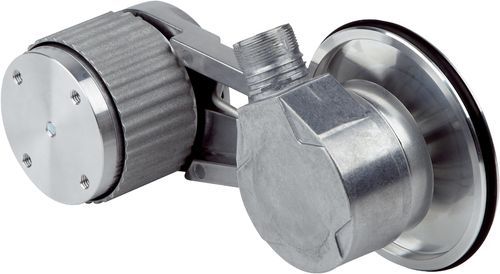

Sick/Tekerlekli enkoder
MWS120-34A17A02048
Tekerlekli enkoder | MWS120, MWS120-34A17A02048 | Ölçüm tekerleği çevresi: 500 mm | Ölçüm tekerleği yüzeyi: Düz poliüretan yüzey | İletişim arayüzü: 4,5 V ... 30 V, Artımlı, TTL, HTL | Besleme Gerilimi: 4,5 V ... 30 V | Takılan enkoder: DBS60 Core, DBS60E-S4FA02048, 1075482 | Bağlantı tipi: Erkek konnektör, M23, 12 pin, radyal

Ürün verileri
52 parametreTeknik Özellikler
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 500 yıl (EN ISO 13849-1) 1) 2)
- Devir başına palsler
- 2.048
- Ölçüm adımı (çözünürlük mm/pals)
0,05 1)
2)
- Tekrarlanabilirlik
- < 0,1 mm 3)
- İletişim arayüzü
- Artımlı
- İletişim arayüzü ayrıntısı
- TTL / HTL
- Sinyal kanalı sayısı
- 6 kanal
- Bağlantı tipi
- Erkek konnektör, M23, 12 pin, radyal
- Güç tüketimi
- ≤ 0,5 W (Yüksüz)
- Besleme Gerilimi
- 4,5 V ... 30 V
- Ters polarizasyon koruması
- ✔
- Çıkışların kısa devre dayanımı
- ✔ 1)
- Ölçüm tekerleği çevresi
- 500 mm 1)
- Ölçüm tekerleği yüzeyi
- Düz poliüretan yüzey
- Montaj
- Ölçüm çarkı, öne monte edilmiş
- Materyal, yay kolu mekaniği
- Yay elemanı
- Paslanmaz çelik
- Ölçüm tekerleği, yay kolu
- Alüminyum
- Çalışmaya başlama torku
- + 1,2 Ncm (20 °C'de)
- İşletme torku
- 1,1 Ncm (20 °C'de)
- Rulman dayanım ömrü
- 3,6 x 109 tur
- Asgari yay germe kuvveti
- 4 N 2) 3)
- Yayların izin verilen maks. çalışma alanı (sürekli çalışma)
- ± 10 mm
- Yay elemanı çalışma süresi
- > 1,5 milyon periyot
- Ölçülen nesneye göre montaj pozisyonu
- Tercihen üstten, alttan mümkün 4)
- Takılan enkoder
- DBS60 Core, DBS60E-S4FA02048, 1075482
- Takılan mekanizma
- BEF-MWS120-ARM, 2118239
- Takılan ölçüm çarkı
- BEF-MR10500AP, 4084734
- EMVC
- EN 61000-6-2 ve EN 61000-6-3 uyarınca
- Çalışma sıcaklığı aralığı
- –30 °C ... +80 °C 1)
- Depolama sıcaklığı aralığı
- –40 °C ... +100 °C 1)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- China-RoHS
- ✔
- EAC sertifikası / DoC
- ✔
- ECLASS 5.0
- 27270501
- ECLASS 5.1.4
- 27270501
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270501
- ECLASS 8.0
- 27270501
- ECLASS 8.1
- 27270501
- ECLASS 9.0
- 27270501
- ECLASS 10.0
- 27270790
- ECLASS 11.0
- 27270707
- ECLASS 12.0
- 27270504
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
