Festo/SOOE-RS-L-PNLK-T

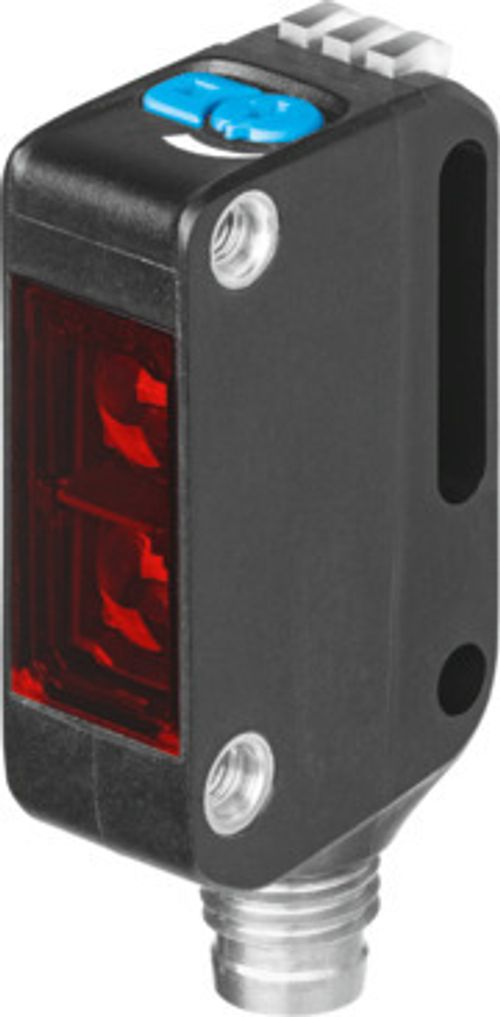

Optik sensör SOOE-RS-L-PNLK-T 8075672

Optik sensör SOOE-RS-L-PNLK-T 8075672
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Blok yapı türü
Karşılık geldiği norm
EN 60947-5-2
Sembol
00995956
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş
UL E232949
Malzeme hakkında not
RoHS uyumlu
Ölçüm prensibi
optoelektronik
Algılama yöntemi
Yansıtıcı ışık bariyeri
Işık türü
Lazer kırmızı
Maks. ıIşık noktası
12000 mm'de 30 mm
Menzil
0 mm ... 12000 mm
Ortam sıcaklığı
-40 °C ... 60 °C
Referans malzemesi
Referans reflektör
Anahtarlama çıkışı
Karşı takt
Anahtarlama elemanı işlevi
değiştirilebilir PNP karanlık geçişli NPN ışık geçişli
Maks. anahtarlama frekansı
2000 Hz
Maks. çıkış akımı
100 mA
Gerilim düşüşü
0 V ... 1.5 V
Zamanlayıcı işlevi
IO-Link aracılığıyla
Kısa devre dayanımı
saat ayarı
Protokol
IO-Link
IO-Link, protokol versiyonu
Cihaz V 1.1
IO-Link, Communication mode
COM2 (38,4 kBaud)
IO-Link, SIO modu desteği
Evet
IO-Link, Port class
A
IO-Link, işlem verileri genişliği çıkış
2 bit
IO-Link, proses verileri içeriği OUT
1 bit (verici devre dışı) 1 bit (Hold)
IO-Link, işlem verileri genişliği IN
2 bit
IO-Link, proses verileri içeriği IN
1 bit (kararlılık alarmı) 1 bit SSC (anahtarlama sinyali)
IO-Link, minimum çevrim süresi
2,3 ms
IO-Link, veri belleği gerekli
2000 Bayt
Çalışma gerilimi aralığı DC
10 V ... 30 V
Artakalan dalgalanma
% 10
Boşta çalışma akımı
25 mA
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Soket
Elektrik bağlantısı 1, bağlantı teknolojisi
M8x1, EN 61076-2-104'e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı
3
Elektrik bağlantısı 1, montaj türü
Vida kilidi
Elektrik bağlantısı 1, bağlantı şeması
00991155
Fiş kontakları malzemesi
Pirinç, altın kaplı
Montaj türü
M3 vida için geçiş deliği ile
Sıkma torku
0.8 Nm
Montaj konumu
herhangi bir
Ürün ağırlığı
10 g
Gövde malzemesi
PC PMMA
Çalışmaya hazır durumu göstergesi
Yeşil LED
Anahtarlama durumu göstergesi
Sarı LED
Fonksiyon yedek göstergesi
Yanıp sönen sarı LED
Ayar seçenekleri
IO-Link Poti Öğretmek
Koruma türü
IP65 IP67 IP69K
İzolasyon gerilimi
500 V
Aşırı gerilim direnci
1 kV
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364 Zone III
Lazer koruma sınıfı
1
Kirlenme derecesi
3

Aksesuarlar

Reflektör 8084167
Reflektör 8084167

SARA-R-Q14-M

Montaj braketi 8077966
Montaj braketi 8077966

SAMH-L3-L-A

Reflektör 8084164
Reflektör 8084164

SARA-R-Q20-S

Reflektör 8084168
Reflektör 8084168

SARA-R-D20-M

Reflektör 8084160
Reflektör 8084160

SARA-R-Q50-MC

Reflektör Folye 8084163
Reflektör Folye 8084163

SARA-RF-Q100-MC

Reflektör 8084159
Reflektör 8084159

SARA-R-Q50-S

Reflektör Folye 8084162
Reflektör Folye 8084162

SARA-RF-Q100-S

Montaj braketi 8077965
Montaj braketi 8077965

SAMH-L3-A

Reflektör 8084165
Reflektör 8084165

SARA-R-Q20-MC
