Festo/VPPL-3L-3-G14-0L40H-A4-A-S1-7

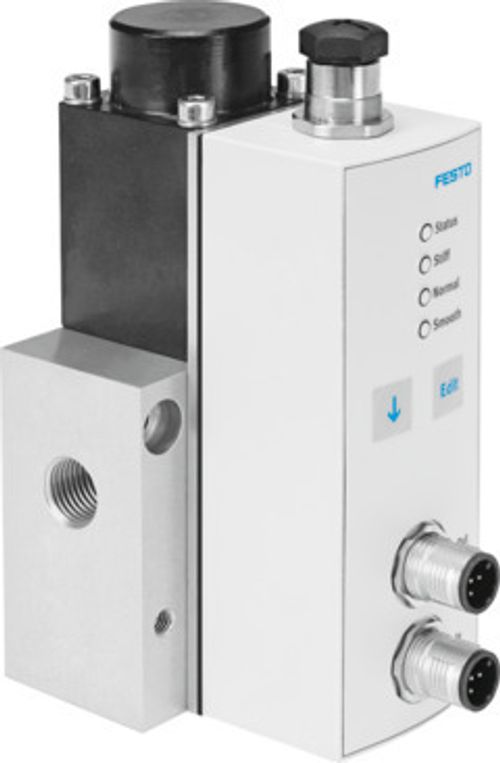

Basınç Oransal Regülatör VPPL-3L-3-G14-0L40H-A4-A-S1-7 1635983

Ürün verileri
63 parametreTeknik Özellikler
- Hava verme nominal genişlik
- 3 mm
- Hava tahliye nominal açıklık
- 3 mm
- Çalıştırma türü
- elektrikli
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir tercihen dik
- Tasarım
- direkt kumandalı piston kontrol valfi
- Kısa devre dayanımı
- hayır
- Maks. kablo uzunluğu
- 30 m
- Güvenlik uyarısı
- Emniyet konumu VPPL: Besleme kablosu koparsa, çıkış basıncı 0 bar'a düşer.
- Sembol
- 00991479
- Ters polarite koruması
- tüm elektrik bağlantıları için
- Geri alma türü
- mekanik yay
- Kontrol türü
- doğrudan
- Valf fonksiyonu
- 3 yollu oransal regülatör kapalı
- Gösterge türü
- LED gösterge
- Çalışma basıncı
- ≤5 MPa
- Çalışma basıncı
- ≤50 bar
- Basınç kontrol aralığı
- 0.04 MPa ... 4 MPa
- Basınç kontrol aralığı
- 0.4 bar ... 40 bar
- Giriş basıncı 1
- 0 bar ... 50 bar
- Giriş basıncı 1
- 0 MPa ... 5 MPa
- Maks. basınç histerezi
- 0.04 MPa
- Maks. basınç histerezi
- 0.4 bar
- Maks. basınç histerezi
- 5.8 psi
- b değeri
- 0.25
- C değeri
- 0.8 l/sbar
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 245 l/dak
- Standart anma debisi 2-3
- 282 l/dak
- Kapama anahtarlama süresi
- 654 ms
- Açma anahtarlama süresi
- 428 ms
- Çalışma gerilimi aralığı DC
- 21.6 V ... 27.6 V
- Devreye girme süresi
- 100%
- Maks. elektrik güç tüketimi
- 26.7 W
- Artakalan dalgalanma
- % 10
- Analog çıkış sinyal aralığı
- 4 - 20 mA
- Analog giriş sinyal aralığı
- 4 - 20 mA
- Nominal/gerçek değerler
- Akım tipi 4-20 mA
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Ruhsat
- c UL us - Listelenmiş (OL)
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364 Zone III
- Akışkan sıcaklığı
- 5 °C ... 50 °C
- Koruma türü
- IP65
- Ortam sıcaklığı
- 5 °C ... 50 °C
- Depolama sıcaklığı
- -10 °C ... 60 °C
- Ürün ağırlığı
- 1100 g
- Doğrusallık hatası ±%FS
- 1 %FS
- Genel doğruluk
- %1,5 FS
- Sıcaklık katsayısı
- 0.04 %/K
- Tekrarlama hassasiyeti ± %FS
- 1 %FS
- Elektrik bağlantısı diyagnoz arayüzü
- M12, 5 kutuplu, A kodlu soket
- Elektrik bağlantısı IN
- Soket M12, 5 kutuplu A kodlu
- Elektrik bağlantısı OUT
- Soket M12, 5 kutuplu A kodlu
- Montaj türü
- geçiş deliği ile
- Pnömatik bağlantı 1
- G1/4
- Pnömatik bağlantı 2
- G1/4
- Pnömatik bağlantı 3
- G1/4
- Malzeme hakkında not
- RoHS uyumlu
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
