Festo/VEAB-B-26-D9-F-V1-1R1

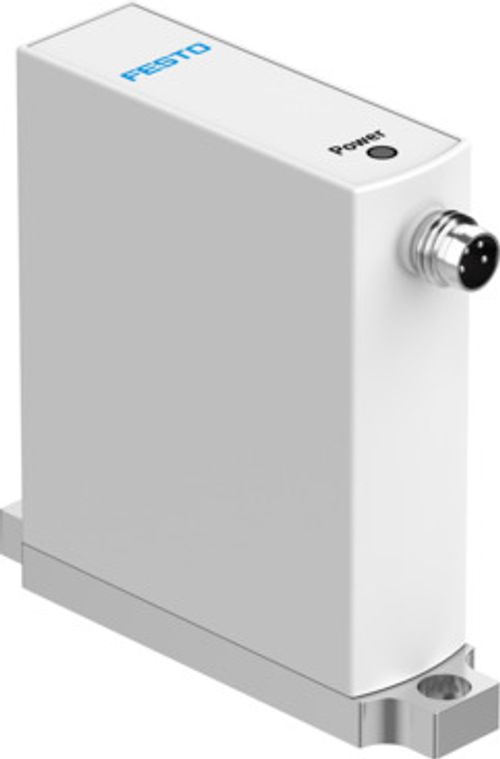

Basınç Oransal Regülatör VEAB-B-26-D9-F-V1-1R1 8046263

Basınç Oransal Regülatör VEAB-B-26-D9-F-V1-1R1 8046263
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
3 yollu oransal regülatör
Kontrol türü
doğrudan
Geri alma türü
mekanik yay
Çalıştırma türü
elektrikli
Montaj konumu
herhangi bir
Sızdırmazlık prensibi
yumuşak
Toplam kaçak
1 l/sa
Sembol
00995607
Ortam sıcaklığı
0 °C ... 50 °C
Akışkan sıcaklığı
5 °C ... 50 °C
Depolama sıcaklığı
-20 °C ... 70 °C
Ölçüler G x U x Y
18 mm x 67 mm x 66 mm
Pnömatik bağlantı 1
Flanş
Pnömatik bağlantı 2
Flanş
Pnömatik bağlantı 3
Flanş
Sızdırmazlık elemanları malzemesi
NBR
Montaj türü
isteğe bağlı olarak: geçiş deliği ile aksesuarlarla
Giriş basıncı 1
0 MPa ... 0.65 MPa
Giriş basıncı 1
0 bar ... 6.5 bar
Giriş basıncı 1
0 psi ... 94.25 psi
Çıkış basıncı 2
0.003 MPa ... 0.6 MPa
Çıkış basıncı 2
0.03 bar ... 6 bar
Çıkış basıncı 2
0.435 psi ... 87 psi
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
≥20 l/dak
Standart anma debisi 2-3
≥20 l/dak
Doğrusallık
0.5 %FS
Yeniden üretilebilirlik
0.4 %FS
Histerezis
0.25 %FS
Sıcaklık katsayısı
0.05 %/K
Genel doğruluk
0.75% FS
Ürün ağırlığı
70 g
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Koruma türü
IP65
Ruhsat
RCM işareti
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
Çalışma gerilimi aralığı DC
19 V ... 29 V
Nominal çalışma gerilimi DC
24 V
Artakalan dalgalanma
% 10
Nominal değer
0 - 10 V
Analog çıkış sinyal aralığı
0 - 10 V
Analog çıkışın doğruluğu ±% FS olarak
2 %FS
Maks. elektrik güç tüketimi
1 W
Ters polarite koruması
tüm elektrik bağlantıları için
Kısa devre dayanımı
tüm elektrik bağlantıları için
Güvenlik uyarısı
Emniyet konumu VEAA/VEAB: Elektrik beslemesinin kesilmesi durumunda çıkış basıncı düzensiz kalır, artabilir veya azalabilir - valf bloke olur.
Gösterge türü
LED
Elektrik bağlantısı
4 kutuplu M8x1 Soket EN 60947-5-2'ye göre
Gövde malzemesi
PA takviyeli

Aksesuarlar

Kapama Plakası 4054658
Kapama Plakası 4054658

VABB-P7-M

Bağlantı Rayı|terminal şerit 8076386
Bağlantı Rayı|terminal şerit 8076386

VABM-P7-18M-G18-M5-4

Bağlantı Rayı|terminal şerit 8076388
Bağlantı Rayı|terminal şerit 8076388

VABM-P7-18M-G18-M5-6

Bağlantı Rayı|terminal şerit 8076390
Bağlantı Rayı|terminal şerit 8076390

VABM-P7-18M-G18-M5-8
