Festo/VPWP-4-

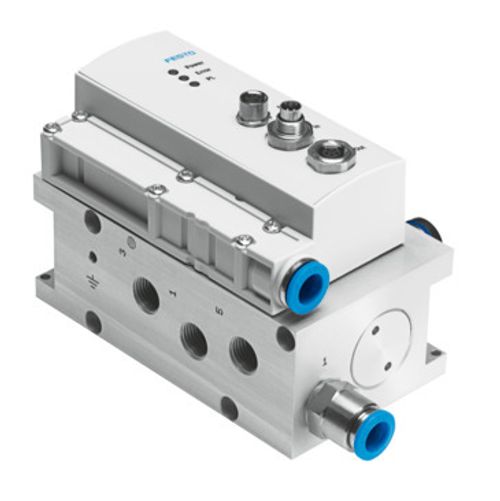

Oransal yön kontrol valfi VPWP-4- 550170

Ürün verileri
63 parametreTeknik Özellikler
- Nominal genişlik
- 4 mm
- Çalıştırma türü
- elektrikli
- Sızdırmazlık prensibi
- sert
- Montaj konumu
- herhangi bir tercihen yatay (gösterge elemanları yukarı bakacak şekilde) valf hareket ettirilirse hareket yönüne enlemesine monte edilmelidir
- Tasarım
- Piston sürgüsü entegre basınç sensörleri ile
- Geri alma türü
- manyetik yaylar
- Güvenlik uyarısı
- Emniyet konumu VPWP: Kontrol arayüzü bozulursa kilitli orta konuma sürülür.
- Kontrol türü
- doğrudan
- Akış yönü
- tersine çevrilemez
- Sembol
- 00992136
- Valf fonksiyonu
- 5/3 oransal yön kontrol valfi, kapalı
- Durum göstergeleri
- Sarı LED = PL (güç yükü) Yeşil LED = güç Kırmızı LED = hata
- Çalışma basıncı
- 0 MPa ... 1 MPa
- Çalışma basıncı
- 0 bar ... 10 bar
- Çalışma basıncı konumlandırma/Soft Stop
- 4 bar ... 8 bar
- Nominal çalışma basıncı
- 0.6 MPa
- Nominal çalışma basıncı
- 6 bar
- Nominal çalışma basıncı
- 87 psi
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 350 l/dak
- Nominal çalışma gerilimi DC
- 24 V
- Çalışma gerilimi aralığı DC
- 18 V ... 30 V
- Yük gerilim aralığı DC
- 18 V ... 30 V
- Gerilim çıkışındaki maks. yük akımı
- 500 mA
- Maks. yük akımı dijital çıkış
- 500 mA
- Valf tahriki maks. akım tüketimi
- 1.2 A
- Maks. akım tüketimi, mantık
- 0.15 A
- Nominal yük gerilimi DC
- 24 V
- Dijital çıkış besleme gerilimi
- 24 V yük voltajı
- Besleme gerilimi gerilim çıkışı
- 24 V yük voltajı
- Ruhsat
- RCM işareti
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- Patlamaya karşı koruma
- Zone 2 (ATEX)
- ATEX kategorisi, gaz
- II 3G
- Ex ateşleme koruma sınıfı
- Ex nA IIC T5 X Gc
- Ex ortam sıcaklığı
- 0°C <= Ta <= +50°C
- İşletim ortamı
- ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün değil
- Korozyon direnci sınıfı KBK
- 1 - korozyona düşük maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Akışkan sıcaklığı
- 0 °C ... 50 °C
- Koruma türü
- IP65 monte edilmiş durumda
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Ürün ağırlığı
- 776 g
- Çözünürlük basınç
- 0.01 bar
- Doğrusallık hatası FS
- <1.5 %
- Tekrarlama hassasiyeti FS
- <1 %
- 24 V çıkış gerilimi modeli
- Tahribatsız ters besleme galvanik izolasyon yok kısa devre korumalı Tahribatsız ters besleme
- Dijital çıkış tipi
- IEC 61131-2'ye göre pozitif mantık (PNP) galvanik izolasyon yok kısa devre korumalı Tahribatsız ters besleme
- Kontrol arayüzü
- dijital Festo protokollü CAN veri yolu Entegre sonlandırma direnci
- Fieldbus arayüzü IN elektrik bağlantısı
- Soket M9 5 kutuplu
- Fieldbus arabirimi OUT elektrik bağlantısı
- Soket M9 5 kutuplu
- Fieldbus arayüzü elektrik bağlantısı
- Soket M8 4 kutuplu
- Montaj türü
- geçiş deliği ile aksesuarlarla
- Bağlantıların rengi
- Bağlantı 2: Mavi Bağlantı 4: Siyah
- Pnömatik bağlantı 1
- G1/8
- Pnömatik bağlantı 2
- G1/8
- Pnömatik bağlantı 3
- G1/8
- Pnömatik bağlantı 4
- G1/8
- Pnömatik bağlantı 5
- G1/8
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- PA takviyeli
- Gövde malzemesi
- Dövme alüminyum alaşım eloksallı
Aksesuarlar

Bağlantı Parçası 527392
CPASC1-BG-NRH

Bağlantı kablosu 575898
NEBP-M16W6-K-2-M9W5

Bağlantı kablosu 540332
KVI-CP-3-GS-GD-2

Bağlantı kablosu 540329
KVI-CP-3-WS-WD-2

Plaka 533374
VMPA-APU

Körleme 3568
B-1/8

Plaka 533375
VMPA-AP

Kapama plakası 563896
VABB-P3-1

Susturucu 2307
U-1/8

Hortum 197385
PUN-H-8X1,25-BL

Hortum 8048691
PUN-H-8X1,25-TBL

Hortum 197378
PUN-H-8X1,25-NT

Hortum 197392
PUN-H-8X1,25-SW

Çabuk Bağlantı Rakoru 186098
QS-G1/8-8

Çabuk Bağlantı Rakoru 186109
QS-G1/8-8-I

L-Çabuk Bağlantı Rakoru 186119
QSL-G1/8-8
