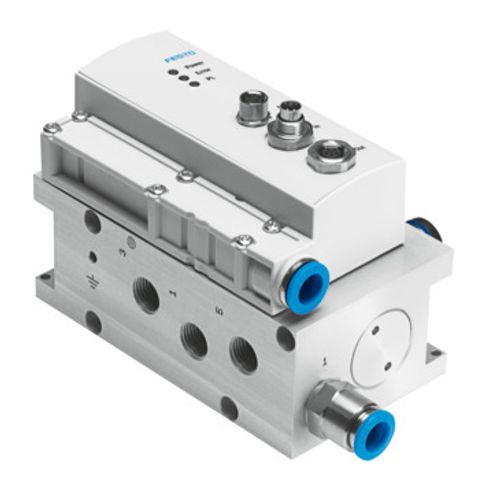

Oransal yön kontrol valfi VPWP-8- 550172

Oransal yön kontrol valfi VPWP-8- 550172
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Nominal genişlik
8 mm
Çalıştırma türü
elektrikli
Sızdırmazlık prensibi
sert
Montaj konumu
herhangi bir tercihen yatay (gösterge elemanları yukarı bakacak şekilde) valf hareket ettirilirse hareket yönüne enlemesine monte edilmelidir
Tasarım
Piston sürgüsü entegre basınç sensörleri ile
Geri alma türü
manyetik yaylar
Güvenlik uyarısı
Emniyet konumu VPWP: Kontrol arayüzü bozulursa kilitli orta konuma sürülür.
Kontrol türü
doğrudan
Akış yönü
tersine çevrilemez
Sembol
00992136
Valf fonksiyonu
5/3 oransal yön kontrol valfi, kapalı
Durum göstergeleri
Sarı LED = PL (güç yükü) Yeşil LED = güç Kırmızı LED = hata
Çalışma basıncı
0 MPa ... 1 MPa
Çalışma basıncı
0 bar ... 10 bar
Çalışma basıncı konumlandırma/Soft Stop
4 bar ... 8 bar
Nominal çalışma basıncı
0.6 MPa
Nominal çalışma basıncı
6 bar
Nominal çalışma basıncı
87 psi
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
1400 l/dak
Nominal çalışma gerilimi DC
24 V
Çalışma gerilimi aralığı DC
18 V ... 30 V
Yük gerilim aralığı DC
18 V ... 30 V
Gerilim çıkışındaki maks. yük akımı
500 mA
Maks. yük akımı dijital çıkış
500 mA
Valf tahriki maks. akım tüketimi
1.2 A
Maks. akım tüketimi, mantık
0.15 A
Nominal yük gerilimi DC
24 V
Dijital çıkış besleme gerilimi
24 V yük voltajı
Besleme gerilimi gerilim çıkışı
24 V yük voltajı
Ruhsat
RCM işareti
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Patlamaya karşı koruma
Zone 2 (ATEX)
ATEX kategorisi, gaz
II 3G
Ex ateşleme koruma sınıfı
Ex nA IIC T5 X Gc
Ex ortam sıcaklığı
0°C <= Ta <= +50°C
İşletim ortamı
ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Akışkan sıcaklığı
0 °C ... 50 °C
Koruma türü
IP65 monte edilmiş durumda
Ortam sıcaklığı
0 °C ... 50 °C
Ürün ağırlığı
1060 g
Çözünürlük basınç
0.01 bar
Doğrusallık hatası FS
<1.5 %
Tekrarlama hassasiyeti FS
<1 %
24 V çıkış gerilimi modeli
Tahribatsız ters besleme galvanik izolasyon yok kısa devre korumalı Tahribatsız ters besleme
Dijital çıkış tipi
IEC 61131-2'ye göre pozitif mantık (PNP) galvanik izolasyon yok kısa devre korumalı Tahribatsız ters besleme
Kontrol arayüzü
dijital Festo protokollü CAN veri yolu Entegre sonlandırma direnci
Fieldbus arayüzü IN elektrik bağlantısı
Soket M9 5 kutuplu
Fieldbus arabirimi OUT elektrik bağlantısı
Soket M9 5 kutuplu
Fieldbus arayüzü elektrik bağlantısı
Soket M8 4 kutuplu
Montaj türü
geçiş deliği ile aksesuarlarla
Bağlantıların rengi
Bağlantı 2: Mavi Bağlantı 4: Siyah
Pnömatik bağlantı 1
G1/4
Pnömatik bağlantı 2
G1/4
Pnömatik bağlantı 3
G1/4
Pnömatik bağlantı 4
G1/4
Pnömatik bağlantı 5
G1/4
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
PA takviyeli
Gövde malzemesi
Dövme alüminyum alaşım eloksallı

Aksesuarlar

Bağlantı Parçası 162556
Bağlantı Parçası 162556

CPV10/14-VI-BG-NRH-35

Bağlantı kablosu 540332
Bağlantı kablosu 540332

KVI-CP-3-GS-GD-2

Bağlantı kablosu 540329
Bağlantı kablosu 540329

KVI-CP-3-WS-WD-2

Bağlantı kablosu 575898
Bağlantı kablosu 575898

NEBP-M16W6-K-2-M9W5

Kapama plakası 563896
Kapama plakası 563896

VABB-P3-1

Plaka 533374
Plaka 533374

VMPA-APU

Körleme 3569
Körleme 3569

B-1/4

Plaka 533375
Plaka 533375

VMPA-AP

Susturucu 2316
Susturucu 2316

U-1/4

Hortum 197386
Hortum 197386

PUN-H-10X1,5-BL

Hortum 197379
Hortum 197379

PUN-H-10X1,5-NT

Hortum 8048701
Hortum 8048701

PUN-H-10X1,5-TBL

Hortum 197393
Hortum 197393

PUN-H-10X1,5-SW

Çabuk Bağlantı Rakoru 186101
Çabuk Bağlantı Rakoru 186101

QS-G1/4-10

L-Çabuk Bağlantı Rakoru 186122
L-Çabuk Bağlantı Rakoru 186122

QSL-G1/4-10

Çabuk Bağlantı Rakoru 186112
Çabuk Bağlantı Rakoru 186112

QS-G1/4-10-I
