Festo/VPWS-1-B-6-PC15-10-V

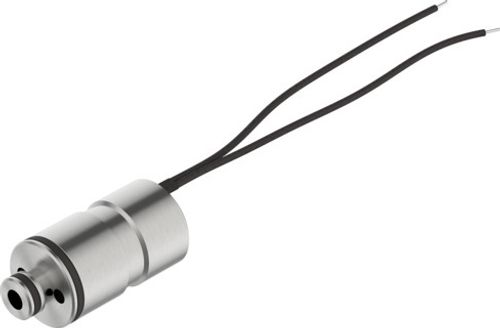

Oransal yön kontrol valfi VPWS-1-B-6-PC15-10-V 8186783

Oransal yön kontrol valfi VPWS-1-B-6-PC15-10-V 8186783
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Nominal genişlik
1 mm
Çalıştırma türü
elektrikli
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Tasarım
direkt kumandalı popet valf
Geri alma türü
mekanik yay
Kontrol türü
doğrudan
Akış yönü
tersine çevrilemez
Sembol
00995954
Valf fonksiyonu
2/2 oransal yön kontrol valfi kapalı
Çalışma basıncı
0 MPa ... 1 MPa
Çalışma basıncı
0 bar ... 10 bar
Nominal çalışma basıncı
1 MPa
Nominal çalışma basıncı
10 bar
Nominal çalışma basıncı
145 psi
Patlama basıncı
3 MPa
Patlama basıncı
30 bar
Patlama basıncı
435 psi
Standart debi (DIN 1343'e göre normalleştirilmiş)
68 l/dak ... 88 l/dak
Histerezis
16 mA
Maks. anahtarlama frekansı
18 Hz
Akım kontrol aralığı
0 mA ... 200 mA
Maks. elektrik güç tüketimi
2.5 W
Bobin direnci
60.5 Ohm
Devreye girme süresi
%100 (bkz. İşletme kılavuzu)
Standartlara göre yüzey temizliği raporu
ISO 15001
Standarda göre biyouyumluluk
ISO 18562
Maksimum hidrokarbon kontaminasyon seviyesi
550 mg/m²
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi
Osilasyon direncine ilişkin not
Z yönündeki salınım akış dalgalanmasına yol açabilir
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Şok direncine ilişkin not
Z yönündeki şok akış dalgalanmasına yol açabilir
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364 Zone III
Ortam
Soy gazlar Hava Oksijen
Akışkan ile ilgili not
Yağlı işletim mümkün değil maksimum parçacık boyutu 10 µm
Akışkan sıcaklığı
5 °C ... 50 °C
Koruma türü
IP60
Koruma türüne ilişkin not
Uygun konektör ile IP65 monte edilmiş durumda
Ortam sıcaklığı
5 °C ... 50 °C
Depolama sıcaklığı
-40 °C ... 80 °C
Ürün ağırlığı
23 g
Elektrik bağlantısı 1, bağlantı türü
Kablo
Elektrik bağlantısı 1, bağlantı teknolojisi
açık uç
Elektrik bağlantısı 1, kutup/damar sayısı
2
Kablo uzunluğu
0.07 m ... 0.08 m
Montaj türü
bağlantı plakasında takılabilir aksesuarlarla
Pnömatik bağlantı 1
Kartuş 15 mm
Pnömatik bağlantı 2
Kartuş 7,2 mm
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
FPM
Gövde malzemesi
yüksek alaşımlı çelik

Aksesuarlar

Manifold Bloğu|Bağlantı Bloğu 8087327
Manifold Bloğu|Bağlantı Bloğu 8087327

VABS-P4-10S-G14

Bağlantı parçası 8087347
Bağlantı parçası 8087347

VAME-P4-PC15-P-P10
