Sick/Basınç sensörleri

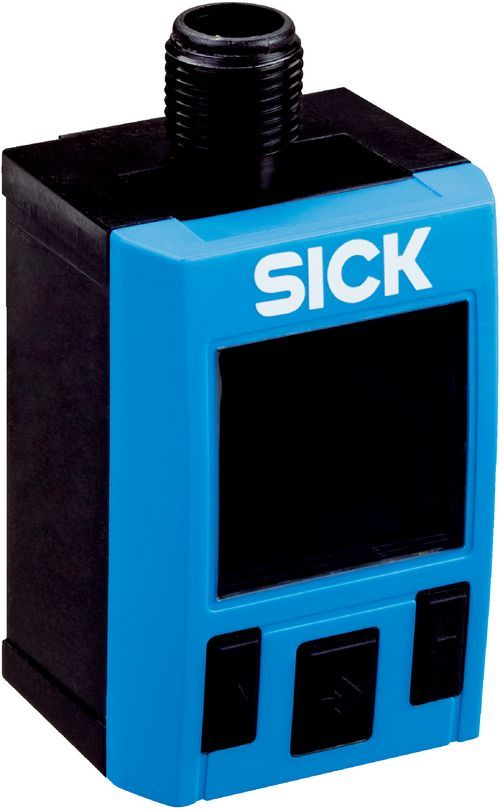

PAC50-BCF



Basınç sensörleri | PAC50, PAC50-BCF | Basınç türü: Bağıl basınç | Basınç birimi: bar | Ölçüm mesafesi: –1 bar ... 1 bar | Aşırı yük emniyeti: 5 bar | Doğruluk: ≤ ± 1,5 % sapma | Proses bağlantısı: PIF 4 mm + G ¼ | Proses sıcaklığı: 0 °C ... +60 °C | Çıkış sinyali: IO-Link/PNP + PNP/NPN/Push-Pull + 4 mA ... 20 mA / 0 V ... 10 V | Bağlantı tipi: M12 x 1, 5-pinli soket | Koruma sınıfı: IP65, IP67 | Besleme Gerilimi: 17 V DC ... 30 V DC
PAC50-BCF
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ortam
Kuru basınçlı hava
Basınç türü
Bağıl basınç
Basınç birimi
bar
Ölçüm mesafesi
–1 bar ... 1 bar
Aşırı yük emniyeti
5 bar
Proses sıcaklığı
0 °C ... +60 °C
Analog çıkış sinyali ve izin verilen yük RA

İsteğe bağlı şekilde, 4 mA ... 20 mA / 0 V ... 10 V bağlı olan yüke göre veya sıkı şekilde ayarlanabilen otomatik geçiş. Çıkış sinyalleri ters çevrilebilir: 20 mA ... 4 mA / 10 V ... 0 V

Akım çıkışında yük direnci < 600 Ohm

Gerilim çıkışında yük direnci > 3 kOhm

Sıfır noktası dengeleme
Sapmanın maks. + % 5'i
Çıkış sinyali
IO-Link/PNP + PNP/NPN/Push-Pull + 4 mA ... 20 mA / 0 V ... 10 V
Diyagnostik çıkışı
Anahtarlama çıkışı 2 diyagnoz çıkışı olarak kullanılabilir
Ekran

LED aydınlatmalı (yeşil/kırmızı) LCD elektronik olarak 180° derece döndürülebilir

Basınç göstergesi: 4 hane, 16 segment

Göstergedeki basınç birimi değiştirilebilir: bar, MPa, kPa, psi ve inHg

Güncelleme: 1000, 500, 200, 100 ms (programlanabilir)

Başlatma süresi
300 ms
Proses bağlantısı
PIF 4 mm + G ¼ 1)
Gövde malzemesi
Gövde: Polikarbonat, Klavye: TPE, Raya montaj: POM, Contalar: NBR
Bağlantı tipi
M12 x 1, 5-pinli soket
Besleme Gerilimi
17 V DC ... 30 V DC
Akım tüketimi
Maks. 40 mA L+ = 24 VDC
Elektrik güvenliği

Koruma sınıfı: III

Aşırı gerilim koruması: 32 V DC

Kısa devre dayanımı: QA, Q1, Q2 M karşıtı ve L+ karşıtı

Ters kutup besleme koruması: M'ye karşı L+

CE'ye uygunluk
EMC Direktifi: 2004/108/EC, EN 61326-2-3
Ağırlık sensörü
Yakl. 40 g
Koruma sınıfı

IP65 2)

IP67 2)

Koruma sınıfı III
✔
RoHS sertifikası
✔
cRUus sertifikası
✔
Doğrusal olmama
≤ ± 0,5 %, IEC 61298-2'ye göre (en uygun düz çizgi, BFSL) açıklık
Doğruluk
≤ ± 1,5 % sapma
Anahtarlama çıkışların ayar doğruluğu
Sapmanın ≤ ± % 0,2'si
Tekrarlanamazlık
≤ ± 0,2 % sapma
Sıcaklık aralığı
+10 °C ... +60 °C
Ortam sıcaklığı
0 °C ... +60 °C
Depolama sıcaklığı
–20 °C ... +80 °C
Bağıl nem
≤ 90 %
Şok yüklenmesi
DIN EN 60068-2-27'ye göre maks. 30 g, xyz, (11 ms, mekanik şok)
Titreşim yükü
DIN EN 60068-2-6'ya göre maks. 5 g (10 ... 150 Hz), xyz
ECLASS 5.0
27200620
ECLASS 5.1.4
27200620
ECLASS 6.0
27200620
ECLASS 6.2
27200620
ECLASS 7.0
27200620
ECLASS 8.0
27200620
ECLASS 8.1
27200620
ECLASS 9.0
27200620
ECLASS 10.0
27200620
ECLASS 11.0
27200620
ECLASS 12.0
27200620
ETIM 5.0
EC000243
ETIM 6.0
EC000243
ETIM 7.0
EC000243
ETIM 8.0
EC000243
UNSPSC 16.0901
41112409
