Festo/SV-3-M5

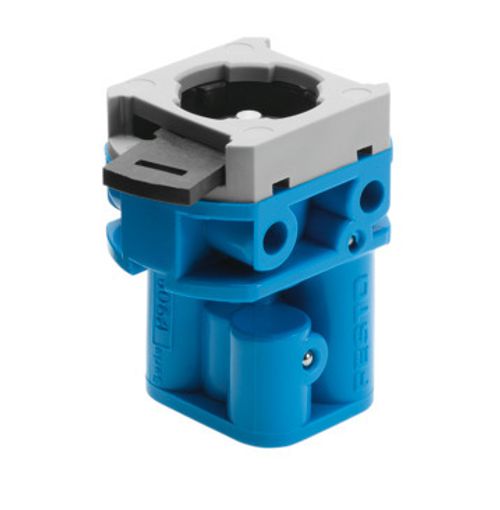

Pano tipi valf SV-3-M5 6817

Pano tipi valf SV-3-M5 6817
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
3/2 kapalı tek bobinli
Çalıştırma türü
manuel
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
65 l/dak
Çalışma basıncı
-0.095 MPa ... 0.8 MPa
Çalışma basıncı
-0.95 bar ... 8 bar
Tasarım
Yay dönüşlü popet valf
Geri alma türü
mekanik yay
Nominal genişlik
2 mm
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Kontrol türü
doğrudan
Akış yönü
tersine çevrilemez
Sembol
00991292
Örtüşme
pozitif kapsama
Patlamaya karşı koruma
Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
LABS uygunluğu
VDMA24364-B1/B2-L
Ortam sıcaklığı
-10 °C ... 60 °C
Çalıştırma kuvveti
12 N
Ürün ağırlığı
40 g
Montaj türü
Ön panel montajı geçiş deliği ile
Pnömatik bağlantı 1
M5
Sızdırmazlık elemanları malzemesi
NBR
Gövde malzemesi
Plastik Pirinç

Aksesuarlar

Mantar buton (kilitlemeli) 573108
Mantar buton (kilitlemeli) 573108

PRS-22-RT-B

Buton 9305
Buton 9305

H-22-SW

Anahtar Kilitlemeli Buton 573107
Anahtar Kilitlemeli Buton 573107

Q-22-B

Buton 9290
Buton 9290

T-22-GE

Mantar Buton (Kilitlemeli) 9300
Mantar Buton (Kilitlemeli) 9300

PRS-30-RT

Buton 9289
Buton 9289

T-22-SW

Mantar buton 9293
Mantar buton 9293

P-22-SW

Mantar Buton (Kilitlemeli) 9298
Mantar Buton (Kilitlemeli) 9298

PR-30-RT

Buton 10014
Buton 10014

T-30-RT

Seçme anahtarı 9301
Seçme anahtarı 9301

N-22-SW

Mantar Buton (Kilitlemeli) 9297
Mantar Buton (Kilitlemeli) 9297

PR-22-RT

Buton 9997
Buton 9997

T-22-RT

Mantar buton 9295
Mantar buton 9295

P-30-SW

Buton 9291
Buton 9291

T-30-SW

Seçme anahtarı 9302
Seçme anahtarı 9302

N-30-SW

Buton 9306
Buton 9306

H-30-SW

Buton 9292
Buton 9292

T-30-GE

Anahtar Kilitlemeli Buton 9304
Anahtar Kilitlemeli Buton 9304

Q-30

Susturucu 1206621
Susturucu 1206621

AMTE-M-H-M5

Susturucu 1205858
Susturucu 1205858

AMTE-M-LH-M5

L-Bağlantı Rakoru 35984
L-Bağlantı Rakoru 35984

LCNH-M5-PK-4

Geçmeli nipel vidalı bağlantı 12256
Geçmeli nipel vidalı bağlantı 12256

CN-M5-PK-4

L-Bağlantı Rakoru 19523
L-Bağlantı Rakoru 19523

LCN-M5-PK-2

Geçmeli nipel vidalı bağlantı 12255
Geçmeli nipel vidalı bağlantı 12255

CN-M5-PK-3

L-Bağlantı Rakoru 35983
L-Bağlantı Rakoru 35983

LCNH-M5-PK-3

Geçmeli nipel vidalı bağlantı 4902
Geçmeli nipel vidalı bağlantı 4902

N-M5-PK-4

T-Hortum Bağlantı Elemanı 12432
T-Hortum Bağlantı Elemanı 12432

TCN-M5-PK-4

L-Bağlantı Rakoru 35982
L-Bağlantı Rakoru 35982

LCNH-M5-PK-2

L-Bağlantı Rakoru 12257
L-Bağlantı Rakoru 12257

LCN-M5-PK-3

Geçmeli nipel vidalı bağlantı 4446
Geçmeli nipel vidalı bağlantı 4446

N-M5-PK-3

T-Hortum Bağlantı Elemanı 19525
T-Hortum Bağlantı Elemanı 19525

TCN-M5-PK-2

L-Bağlantı Rakoru 12258
L-Bağlantı Rakoru 12258

LCN-M5-PK-4

Geçmeli nipel vidalı bağlantı 19521
Geçmeli nipel vidalı bağlantı 19521

CN-M5-PK-2

T-Hortum Bağlantı Elemanı 12259
T-Hortum Bağlantı Elemanı 12259

TCN-M5-PK-3

Hızlı dirsek bağlantı|Hızlı L bağlantı 4468
Hızlı dirsek bağlantı|Hızlı L bağlantı 4468

LCK-M5-PK-3

T-Somunlu Bağlantı Rakoru 4484
T-Somunlu Bağlantı Rakoru 4484

TCK-M5-PK-3

Hızlı bağlantı 3562
Hızlı bağlantı 3562

CK-M5-PK-4

Hızlı dirsek bağlantı|Hızlı L bağlantı 4562
Hızlı dirsek bağlantı|Hızlı L bağlantı 4562

LCK-M5-PK-4

Hızlı bağlantı 3561
Hızlı bağlantı 3561

CK-M5-PK-3

T-Somunlu Bağlantı Rakoru 4563
T-Somunlu Bağlantı Rakoru 4563

TCK-M5-PK-4

T-Çabuk Bağlantı Rakoru 153354
T-Çabuk Bağlantı Rakoru 153354

QSMT-M5-4

L-Rulmanlı Çabuk Bağlantı Rakoru 153530
L-Rulmanlı Çabuk Bağlantı Rakoru 153530

QSRL-M5-6

L-Çabuk Bağlantı Rakoru 130772
L-Çabuk Bağlantı Rakoru 130772

QSML-M5-6-100

T-Çabuk Bağlantı Rakoru 153356
T-Çabuk Bağlantı Rakoru 153356

QSMT-M5-6

Çabuk Bağlantı Rakoru 130777
Çabuk Bağlantı Rakoru 130777

QSM-M5-3-100

T-Çabuk Bağlantı Rakoru 130784
T-Çabuk Bağlantı Rakoru 130784

QSMT-M5-4-100

T-Çabuk Bağlantı Rakoru 153359
T-Çabuk Bağlantı Rakoru 153359

QSMTL-M5-3

Çabuk Bağlantı Rakoru 133004
Çabuk Bağlantı Rakoru 133004

QSM-M5-4-I-R

L-Çabuk Bağlantı Rakoru 153335
L-Çabuk Bağlantı Rakoru 153335

QSML-M5-6

Çabuk Bağlantı Rakoru 153317
Çabuk Bağlantı Rakoru 153317

QSM-M5-6-I

L-Uzun-Çabuk Bağlantı Rakoru 130835
L-Uzun-Çabuk Bağlantı Rakoru 130835

QSMLLV-M5-4-I

L-Uzun-Çabuk Bağlantı Rakoru 130838
L-Uzun-Çabuk Bağlantı Rakoru 130838

QSMLL-M5-3

Çabuk Bağlantı Rakoru 183750
Çabuk Bağlantı Rakoru 183750

QSM-M5-3/16-I-U-M

Çabuk Bağlantı Rakoru 130591
Çabuk Bağlantı Rakoru 130591

QSM-M5-1/4-I-U-M

Çabuk Bağlantı Rakoru 153315
Çabuk Bağlantı Rakoru 153315

QSM-M5-4-I

Çabuk Bağlantı Rakoru 132916
Çabuk Bağlantı Rakoru 132916

QSM-M5-3-I-R-100

Çabuk Bağlantı Rakoru 153304
Çabuk Bağlantı Rakoru 153304

QSM-M5-4

Çabuk Bağlantı Rakoru 132917
Çabuk Bağlantı Rakoru 132917

QSM-M5-4-I-R-100

T-Çabuk Bağlantı Rakoru 153352
T-Çabuk Bağlantı Rakoru 153352

QSMT-M5-3

L-Rulmanlı Çabuk Bağlantı Rakoru 153529
L-Rulmanlı Çabuk Bağlantı Rakoru 153529

QSRL-M5-4

Y-Çabuk Bağlantı Rakoru 190673
Y-Çabuk Bağlantı Rakoru 190673

QSY-M5-4

T-Çabuk Bağlantı Rakoru 153361
T-Çabuk Bağlantı Rakoru 153361

QSMTL-M5-4

L-Uzun-Çabuk Bağlantı Rakoru 153341
L-Uzun-Çabuk Bağlantı Rakoru 153341

QSMLL-M5-6

L-Çabuk Bağlantı Rakoru 130771
L-Çabuk Bağlantı Rakoru 130771

QSML-M5-4-100

Çabuk Bağlantı Rakoru 153302
Çabuk Bağlantı Rakoru 153302

QSM-M5-3

Çabuk Bağlantı Rakoru 153313
Çabuk Bağlantı Rakoru 153313

QSM-M5-3-I

L-Çabuk Bağlantı Rakoru 133031
L-Çabuk Bağlantı Rakoru 133031

QSML-M5-2

L-Çabuk Bağlantı Rakoru 130831
L-Çabuk Bağlantı Rakoru 130831

QSMLV-M5-4-I

L-Uzun-Çabuk Bağlantı Rakoru 133012
L-Uzun-Çabuk Bağlantı Rakoru 133012

QSMLL-M5-3-100

L-Uzun-Çabuk Bağlantı Rakoru 133013
L-Uzun-Çabuk Bağlantı Rakoru 133013

QSMLL-M5-4-100

Çabuk Bağlantı Rakoru 132918
Çabuk Bağlantı Rakoru 132918

QSM-M5-6-I-R-100

Çabuk Bağlantı Rakoru 130593
Çabuk Bağlantı Rakoru 130593

QSM-M5-5/32-I-U-M

Çabuk Bağlantı Rakoru 130779
Çabuk Bağlantı Rakoru 130779

QSM-M5-6-100

Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153292
Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153292

QSMK-M5-6

L-Çabuk Bağlantı Rakoru 190666
L-Çabuk Bağlantı Rakoru 190666

QSLV-M5-6

L-Uzun-Çabuk Bağlantı Rakoru 130834
L-Uzun-Çabuk Bağlantı Rakoru 130834

QSMLLV-M5-3-I

L-Çabuk Bağlantı Rakoru 153333
L-Çabuk Bağlantı Rakoru 153333

QSML-M5-4

Çabuk Bağlantı Rakoru 133005
Çabuk Bağlantı Rakoru 133005

QSM-M5-6-I-R

Çabuk Bağlantı Rakoru 133028
Çabuk Bağlantı Rakoru 133028

QSM-M5-2

L-Çabuk Bağlantı Rakoru 130770
L-Çabuk Bağlantı Rakoru 130770

QSML-M5-3-100

L-Çabuk Bağlantı Rakoru 130830
L-Çabuk Bağlantı Rakoru 130830

QSMLV-M5-3-I

L-Çabuk Bağlantı Rakoru 153331
L-Çabuk Bağlantı Rakoru 153331

QSML-M5-3

Rulmanlı Çabuk Bağlantı Rakoru 153527
Rulmanlı Çabuk Bağlantı Rakoru 153527

QSR-M5-6

Çabuk Bağlantı Rakoru 183749
Çabuk Bağlantı Rakoru 183749

QSM-M5-1/8-I-U-M

T-Çabuk Bağlantı Rakoru 130785
T-Çabuk Bağlantı Rakoru 130785

QSMT-M5-6-100

Rulmanlı Çabuk Bağlantı Rakoru 153526
Rulmanlı Çabuk Bağlantı Rakoru 153526

QSR-M5-4

Çabuk Bağlantı Rakoru 130778
Çabuk Bağlantı Rakoru 130778

QSM-M5-4-100

Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153291
Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153291

QSMK-M5-4

L-Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153295
L-Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153295

QSMKL-M5-6

L-Uzun-Çabuk Bağlantı Rakoru 133033
L-Uzun-Çabuk Bağlantı Rakoru 133033

QSMLL-M5-2

T-Çabuk Bağlantı Rakoru 153363
T-Çabuk Bağlantı Rakoru 153363

QSMTL-M5-6

Çabuk Bağlantı Rakoru 192808
Çabuk Bağlantı Rakoru 192808

QS-M5-1/4-I-U-M

Y-Çabuk Bağlantı Rakoru 190674
Y-Çabuk Bağlantı Rakoru 190674

QSY-M5-6

L-Uzun-Çabuk Bağlantı Rakoru 153339
L-Uzun-Çabuk Bağlantı Rakoru 153339

QSMLL-M5-4

L-Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153294
L-Çabuk Bağlantı Rakoru (Kendinden Kilitlemeli) 153294

QSMKL-M5-4

Çabuk Bağlantı Rakoru 133003
Çabuk Bağlantı Rakoru 133003

QSM-M5-3-I-R

Çabuk Bağlantı Rakoru 153306
Çabuk Bağlantı Rakoru 153306

QSM-M5-6
