Festo/HGPP-12-A

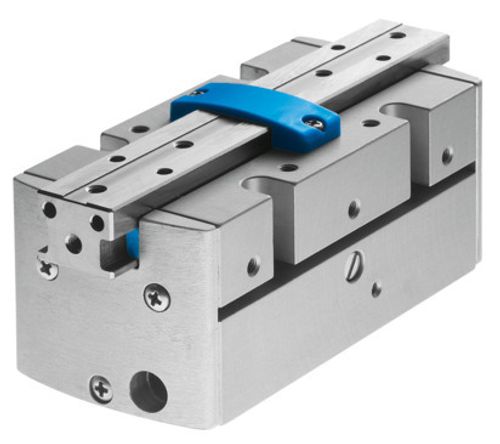

Paralel tutucu HGPP-12-A 187867

Ürün verileri
41 parametreTeknik Özellikler
- Boyut
- 12
- Tutma çenesi başına strok
- 2.5 mm
- Maks. değişim doğruluğu
- 0.1 mm
- Maks. tutma çenesi açı boşluğu ax, ay
- 0 drc
- Maks. tutma çenesi boşluğu Sz
- 0 mm
- Dönme simetrisi
- 0.05 mm
- Tutucu tekrarlama hassasiyeti
- ≤0.02 mm
- Tutma çenesi sayısı
- 2
- Tahrik türü
- pnömatik
- Çalışma şekli
- çift etkili
- Tutucu işlevi
- Paralel
- Tutma kuvveti güvencesi
- hariç
- Tasarım
- Kremayer/pinyon
- Konum algılama
- Hall sensörü için endüktif sensörler için
- Sembol
- 00991894
- Çalışma basıncı
- 2 bar ... 8 bar
- Maks. çalışma frekansı tutucusu
- 4 Hz
- 0,6 MPa'da (6 bar, 87 psi) min. açma süresi
- 27 ms
- 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
- 40 ms
- Harici tutma parmağı başına maks. kütle
- 100 g
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B2-L
- Ortam sıcaklığı
- 5 °C ... 60 °C
- 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma
- 116 N
- 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma
- 116 N
- 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti
- 58 N
- 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti
- 58 N
- Kütle atalet momenti
- 0.73 kgcm²
- Tutma çenesindeki maks. kuvvet Fz statik
- 70 N
- Tutma çenesindeki maks. moment Mx statik
- 3 Nm
- Tutma çenesindeki maks. moment My statik
- 3 Nm
- Tutma çenesindeki maks. moment Mz statik
- 3 Nm
- Ürün ağırlığı
- 172 g
- Montaj türü
- dişi diş ile
- Pnömatik bağlantı
- M3
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- POM
- Gövde malzemesi
- Dövme alüminyum alaşım, sert eloksallı
- Tutma çenelerii malzemesi
- Dövme alüminyum alaşım, nikel kaplı
Aksesuarlar

Tek yönlü akış kontrol valfleri 175041
GRLA-M3-QS-3

Çabuk Bağlantı Rakoru 153301
QSM-M3-3

L-Çabuk Bağlantı Rakoru 153330
QSML-M3-3

Bağlantı takımı 532273
HGPP-HWS-Q5-2

Pozisyon sensörü 189040
SMH-S1-HGPP10/12
