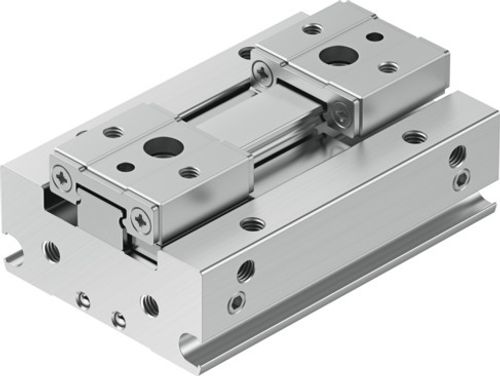

Paralel tutucu HPPF-8-16-A 8133731

Teknik Özellikler
- Boyut
- 8
- Toplam strok
- 16 mm
- Tutma çenesi başına strok
- 8 mm
- Maks. tutma çenesi açı boşluğu ax, ay
- 0 drc
- Maks. tutma çenesi boşluğu Sz
- 0 mm
- Tutucu tekrarlama hassasiyeti
- ≤0.03 mm
- Tutma çenesi sayısı
- 2
- Tahrik türü
- pnömatik
- Montaj konumu
- herhangi bir
- Çalışma şekli
- çift etkili
- Sönümleme
- Esnek sönümleme halkaları/plakaları iki taraflı
- Tutucu işlevi
- Paralel
- Tutma kuvveti güvencesi
- hariç
- Tasarım
- Tutucu parmaklar için yassı montaj şekli Kremayer/pinyon zorunlu hareket dizesi
- Kılavuz
- Küresel kılavuzlama
- Konum algılama
- yaklaşım sensörü için
- Sembol
- 00991894
- Varyantlar
- Ana bileşen olarak bakır, çinko veya nikel içeren metaller kullanılmamalıdır. İstisnalar, çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinlerdir.
- Çalışma basıncı
- 0.15 MPa ... 0.7 MPa
- Çalışma basıncı
- 1.5 bar ... 7 bar
- Çalışma basıncı
- 21.75 psi ... 101.5 psi
- Maks. çalışma frekansı tutucusu
- 2 Hz
- 0,6 MPa'da (6 bar, 87 psi) min. açma süresi
- 32 ms
- 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
- 31 ms
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 0 - korozyona maruziyet yok
- LABS uygunluğu
- VDMA24364 Zone III
- Lityum-iyon bataryaların üretimi için uygunluk
- Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
- Temiz oda sınıfı
- ISO 14644-1 uyarınca Sınıf 7
- Ortam sıcaklığı
- -10 °C ... 60 °C
- 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma
- 54.44 N
- 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma
- 54.44 N
- 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti
- 27.22 N
- 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti
- 27.22 N
- Tutma çenesindeki maks. kuvvet Fz statik
- 60 N
- Maks. moment Mx
- 0.9 Nm
- Maks. moment My
- 0.4 Nm
- Maks. moment Mz
- 0.4 Nm
- Ürün ağırlığı
- 83 g
- Montaj türü
- Geçiş deliği aracılığıyla direkt sabitleme Dişli üzerinden direkt sabitleme
- Pnömatik bağlantı
- M3
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- Dövme alüminyum alaşım, anodize
- Kapak malzemesi
- Dövme alüminyum alaşım, anodize
- Sonlama plakası malzemesi
- yüksek alaşımlı paslanmaz çelik
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
- Tutma çenelerii malzemesi
- yüksek alaşımlı çelik
- Piston contası malzemesi
- TPE-U(PU)
- O-ring malzemesi
- NBR
- Vida malzemesi
- Çelik, kaplamalı
- Kremayer malzemesi
- yüksek alaşımlı paslanmaz çelik
Aksesuarlar

Bağlantı kablosu 8078231
NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078230
NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078224
NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078237
NEBA-M12G5-U-5-N-LE3

Bağlantı kablosu 8078245
NEBA-M12W5-U-2.5-N-LE3

Bağlantı kablosu 8078236
NEBA-M12G5-U-2.5-N-LE3

Bağlantı kablosu 8078246
NEBA-M12W5-U-5-N-LE3

Yaklaşım sensörü 8139724
SDBC-MSB-1L-NU-K-2-LE

Yaklaşım sensörü 8139725
SDBC-MSB-1L-ZU-K-2-LE

Yaklaşım sensörü 8139726
SDBC-MSB-1L-PU-K-0.3-M8

Yaklaşım sensörü 8139723
SDBC-MSB-1L-PU-K-2-LE

Yaklaşım sensörü 8139727
SDBC-MSB-1L-NU-K-0.3-M8

Yaklaşım sensörü|Silindir Sensörü 551375
SMT-10M-PS-24V-E-0,3-L-M8D

Yaklaşım sensörü|Silindir Sensörü 547863
SMT-10G-PS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551378
SMT-10M-NS-24V-E-2,5-Q-OE

Yaklaşım sensörü|Silindir Sensörü 8152201
SMT-10M-PS-24V-E-0,3-L-M12

Yaklaşım sensörü|Silindir Sensörü 8065030
SMT-10G-NS-24V-E-2,5Q-OE

Yaklaşım sensörü|Silindir Sensörü 551376
SMT-10M-PS-24V-E-0,3-Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551372
SMT-10M

Yaklaşım sensörü|Silindir Sensörü 551380
SMT-10M-NS-24V-E-0,3-Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551373
SMT-10M-PS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 8065029
SMT-10G-NS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551377
SMT-10M-NS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 551379
SMT-10M-NS-24V-E-0,3-L-M8D

Yaklaşım sensörü|Silindir Sensörü 551382
SMT-10M-ZS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 547862
SMT-10G-PS-24V-E-2,5Q-OE

Yaklaşım sensörü|Silindir Sensörü 551383
SMT-10M-ZS-24V-E-2,5-Q-OE

Yaklaşım sensörü|Silindir Sensörü 551374
SMT-10M-PS-24V-E-2,5-Q-OE

Tek yönlü akış kontrol valfleri 175041
GRLA-M3-QS-3

Kısma valfi 175042
GRLO-M3-QS-3

Tek yönlü akış kontrol valfleri 175038
GRLA-M3

Kısma valfi 175039
GRLO-M3

Geçmeli nipel vidalı bağlantı 15872
CN-M3-PK-3

Geçmeli nipel vidalı bağlantı 15871
CN-M3-PK-2

Çabuk Bağlantı Rakoru 130776
QSM-M3-4-100

Çabuk Bağlantı Rakoru 132915
QSM-M3-4-I-R-100

L-Çabuk Bağlantı Rakoru 130768
QSML-M3-3-100

L-Çabuk Bağlantı Rakoru 130769
QSML-M3-4-100

Çabuk Bağlantı Rakoru 153301
QSM-M3-3

Çabuk Bağlantı Rakoru 132914
QSM-M3-3-I-R-100

Çabuk Bağlantı Rakoru 153312
QSM-M3-3-I

Çabuk Bağlantı Rakoru 153314
QSM-M3-4-I

L-Çabuk Bağlantı Rakoru 153330
QSML-M3-3

Çabuk Bağlantı Rakoru 133002
QSM-M3-4-I-R

L-Çabuk Bağlantı Rakoru 153332
QSML-M3-4

Çabuk Bağlantı Rakoru 130775
QSM-M3-3-100

L-Uzun-Çabuk Bağlantı Rakoru 153337
QSMLL-M3-3

Çabuk Bağlantı Rakoru 153303
QSM-M3-4

L-Uzun-Çabuk Bağlantı Rakoru 133011
QSMLL-M3-3-100
