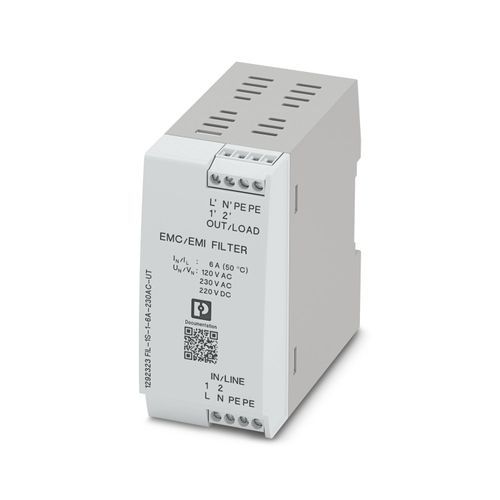

FIL-1S-1-6A-230AC-UT - EMC filtre 1292323
Tek fazlı AC ve DC sistemler (nominal gerilim: maksimum 230 V AC, maksimum 220 V DC) için elektromanyetik uyumluluk filtresi (ana şebeke filtresi), NS 35'e montaj için, nominal akım: 6 A

Ürün verileri
40 parametreTeknik Özellikler
- Ürün tipi
- Parazit giderici filtre
- Tasarım
- Raya monte modül, tek parça
- Kutup sayısı
- 2
- Nominal frekans fN
- 50 Hz (60 Hz)
- Nominal gerilim UN
- 230 V AC (TN-S/TT)230 V AC (IT, L-L)120 V AC (TN-S/TT)120 V AC (IT, L-L)220 V DC
- Nominal gerilim (UR)
- 250 V AC250 V DC
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M3
- Sıkma torku
- 0,5 Nm
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Boyutlu çizim
- Genişlik
- 45 mm
- Yükseklik
- 99 mm
- Derinlik
- 99,5 mm
- Renk
- gri (RAL 7042)açık gri (RAL 7035)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Muhafaza malzemesi
- PC-GF10
- Açık yan taraf
- Hayır
- Nominal frekans fN
- 50 Hz (60 Hz)
- Nominal akım
- 6 A (50 °C)
- Toprak iletkeni akımı IPE
- ≤ 0,2 mA
- Giriş zayıflama aE, sym.
- > 70 dB (50 Ω / 1 MHz)
- Giriş zayıflaması aE, asym.
- > 40 dB (50 Ω / 1 MHz)
- Kapasite
- 2x 470 nF (X2)2x 2,2 nF (Y2)
- Seri endüktanslar
- 2x 2,7 mH (akım kompanzasyonlu)
- Kısa devre stabilitesi ISCCR
- 10 kA AC (gG)6 kA AC (MCB B)6 kA DC (gG)
- Gerekli maks. sigorta
- 4 A AC/DC (gG)6 A AC (MCB B)
- Deşarj direnci
- 940 kΩ
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 70 °C (zayıflama eğrisine bağlıdır)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Ortam sıcaklığı (montaj)
- -5 °C ... 70 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 15g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- DNVGL-CG-0339 class A
- Standartlar/spesifikasyonlar
- IEC 60939-1EN 60939-1IEC 60939-2EN 60939-2UL 60939-3
- Montaj tipi
- DIN rayı: 35 mm
