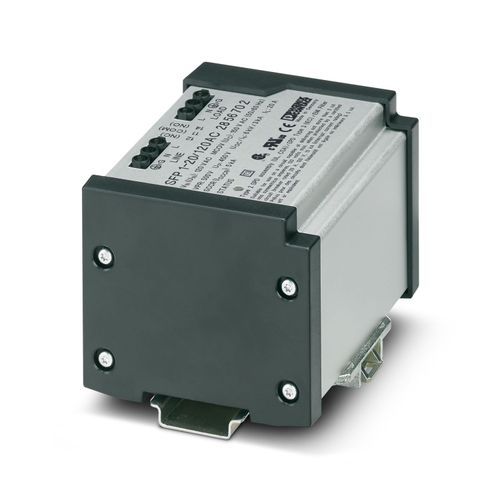

SFP 1-20/120AC - EMC filtre aşırı gerilim koruma cihazı 2856702
Cihaz koruması, tip 3/sınıf III'e uygun, yüksek frekans parazit gerilimlerinin önlenmesi için ağ parazit giderici filtresi ile, N ve PE ayrı olan 1 fazlı besleme şebekeleri için (3 iletkenli sistem: L1, N, PE), ikaz kontağı ile.

Ürün verileri
83 parametreTeknik Özellikler
- Not
- IT sistemleri için: cihazı yalnız ortak HV/LV topraklama sistemli 120 V IT sistemlerine monte edin.
- Ürün tipi
- Parazit giderici filtre
- Ürün gamı
- SFP
- Tasarım
- Raya monte modül, tek parça
- Kutup sayısı
- 2
- Ülkeye özel kullanım
- USA, CN, BR
- Aşırı gerilim koruması arızalı mesajı
- Optik, ikaz kontağı
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- IEC kategorisi
- IIIT3
- EN tip
- T3
- Port sayısı
- Two
- Bağlantı adı
- İkaz kontağı
- Anahtarlama işlevi
- Enversör kontak
- Çalışma gerilimi
- 12 V AC ... 250 V AC250 V DC (250 mA DC)
- Çalışma akımı
- 100 mA AC ... 1 A AC1 A DC (48 V DC)
- Bağlantı yöntemi
- Vidalı terminal blokları
- Vida yivi
- M3
- Sıkma torku
- 0,5 Nm ... 0,6 Nm4,5 lbf-in. ... 5,5 lbf-in.
- İletken kesiti, çok damarlı
- 2,5 mm² ... 4 mm²
- İletken kesiti, tek telli
- 2,5 mm² ... 6 mm²
- Kablo kesiti AWG
- 14 ... 10
- Boyutlu çizim
- Genişlik
- 112 mm
- Yükseklik
- 86,6 mm
- Derinlik
- 79 mm
- Renk
- siyah (RAL 9005)gümüşi
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Yalıtım malzemesi
- ABS
- Muhafaza malzemesi
- Alüminyum
- Açık yan taraf
- Hayır
- Koruma hatları
- L-NL-PEN-PE
- Hareket yönü
- L-N & L(N)-PE
- Nennspannung UN
- 120 V AC (TN)120 V AC (TT - Yalnızca kaçak akım cihazı ile kullanmak için)120 V AC (IT)
- Nominal frekans fN
- 50 Hz (60 Hz)
- Maksimum sürekli gerilim UC
- 150 V AC
- Nominal yük akımı IL
- 20 A (40 °C)
- Toprak iletkeni akımı IPE
- ≤ 0,6 mA
- Beklemede güç tüketimi PC
- ≤ 7,5 VA (UREF'te)≤ 10 VA (UC'de)
- Referans test gerilimi UREF
- 132 V AC
- Nominal deşarj akımı In 8/20) µs
- 3 kA
- Kombine aşırı gerilim UOC
- 6 kV (3 kA)
- Koruma seviyesi Up
- ≤ 0,45 kV
- UT'de TOV davranışı (L-N)
- 175 V AC (5 sn / dayanma modu)240 V AC (5 s / hata güvenliği modu)208 V AC (120 dak / hata güvenliği modu)
- UT'de TOV davranışı (L-PE)
- 208 V AC (5 sn / dayanma modu)175 V AC (120 min / dayanma modu)1332 V AC (200 ms / hata güvenliği modu)
- UT'de TOV davranışı (N-PE)
- 1200 V AC (200 ms / hata güvenliği modu)
- Tepki süresi tA
- ≤ 25 ns
- Kapasite (L-N)
- 1 µF ±10 %10 nF ±10 % (X2-275 V)
- Kapasite (L-PE)
- 2,2 nF ±20 % (Y2-250 V)
- Kapasite (N-PE)
- 2,2 nF ±20 % (Y2-250 V)
- Gerekli maks. sigorta
- 20 A (MCB B / genel amaç)16 A (IT - MCB B / genel amaç)
- Giriş zayıflama aE, sym.
- 20 dB (≥ 100 kHz / 50 Ω)
- Giriş zayıflaması aE, asym.
- 30 dB (≥ 1 MHz / 50 Ω)
- Kısa devre stabilitesi ISCCR
- 5 kA AC (TN/TT)1 kA AC (IT)
- Deşarj direnci
- 820 kΩ
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 70 °C
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Maksimum Sürekli Çalışma Gerilimi MCOV (L-N)
- 150 V AC
- Maksimum sürekli çalışma gerilimi MCOV (L-G)
- 150 V AC
- Maksimum sürekli çalışma gerilimi MCOV (N-G)
- 150 V AC
- kısa devre akım seviyesi (SCCR)
- 5 kA
- Gerilim koruma seviyesi VPR (L-N)
- 500 V
- Gerilim koruma seviyesi VPR (L-G)
- 500 V
- Gerilim koruma seviyesi VPR (N-G)
- 500 V
- Nominal darbe deşarj akımı In
- 3 kA
- Koruma hatları
- L-NL-GN-G
- Güç dağıtım sistemi
- Single phase
- Nominal frekans
- 50/60 Hz
- SPD Tipi
- 2CA
- Çalışma gerilimi
- 12 V AC ... 250 V AC
- DC çalışma gerilimi
- 250 V DC (250 mA DC)
- AC çalışma akımı
- 100 mA AC ... 1 A AC
- DC çalışma akımı
- 1 A DC (48 V DC)
- Sıkma torku
- 5 lbf-in. ... 7 lbf-in.
- Kablo kesiti AWG
- 12 ... 10
- Standartlar/yönetmelikler
- DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-1
- Standartlar/spesifikasyonlar
- IEC 61643-11
- Not
- 2011
- Standartlar/spesifikasyonlar
- EN 61643-11
- Not
- 2012
- Montaj tipi
- DIN rayı: 35 mm
