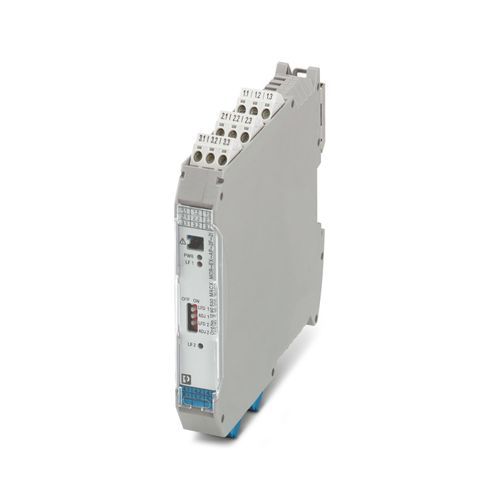

MACX MCR-EX-AP-2F-2I - Frekans transdüseri 1290530



Ex i-Frekans transdüseri aracılığıyla kendinden güvenli girişlerde ölçülen sinyaller (0,001 Hz ... 20 kHz) kendinden güvenli olmayan 0 mA / 4 mA ... 20 mA sinyaller olarak çıkarılır. kanal sayısı: 2, Standart konfigürasyon, 5-yollu izolasyon, Vidalı bağlantı
MACX MCR-EX-AP-2F-2I - Frekans transdüseri 1290530
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulamaya yönelik not
Doğruluk, normalde UN, 23°C için temel ölçüm aralığının yüzdesi olarak belirtilir
Çalışma durumu
Montaj koşulları ortam sıcaklığını etkiler.Lütfen "Kontrol panosu montaj talimatlarına" bakın.-20°C altındaki uygulamalar için uygun kablolar ve kablo rakorları kullanın.
Ürün tipi
Frequency value transformer
Ürün gamı
MACX Analog
Kanal sayısı
2
Konfigürasyon
Yazılım
Konfigürasyon
Yazılım
Elektriksel izolasyon
5-yollu izolasyon
Sıcaklık katsayısı, tipik
≤ 0,05 %
Ters polarite koruması
evet
Standartlar/yönetmelikler
IEC/EN 60079-11
Nominal izolasyon gerilimi
375 VPP
Standartlar/yönetmelikler
IEC/EN 60079-11
Nominal izolasyon gerilimi
375 VPP
Standartlar/yönetmelikler
IEC/EN 60079-11
Nominal izolasyon gerilimi
375 VPP
Standartlar/yönetmelikler
IEC/EN 60079-11
Nominal izolasyon gerilimi
375 VPP
Test gerilimi
350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)
Nominal besleme gerilimi
24 V DC
Besleme gerilim aralığı
18 V ... 31,2 V
Güç kaybı
≤ 1,5 W
Güç tüketimi
1,8 W
Giriş tanımlaması
kendinden güvenli
Mevcut giriş kaynakları
IEC/EN 60947-5-6 NAMUR uyarınca
Darbe zamanı
25 µs
Frekans ölçüm aralığı
0,001 Hz ... 20000 Hz
Hat hatası algılama
< 0,05 mA ... 0,35 mA (Hat kopuğu)< 100 Ω ... 360 Ω (Kısa devre)
Maksimum anahtarlama gerilimi
30 V
Maks. anahtarlama akımı
100 mA
Akım çıkış sinyali
0 mA ... 20 mA (konfigüre edilebilir)4 mA ... 20 mA (konfigüre edilebilir)0 mA ... 20,5 mA (Fonksiyon alanı)
Kısa devre çıkış akımı
3,8 mA (Varsayılan ayar, ayarlanabilir)
Kablo koptuğunda çıkış akımı
20,5 mA (Varsayılan ayar, ayarlanabilir)
Yük
0 Ω ... 600 Ω
Hat hatası algılama
< 0,05 mA ... 0,35 mA (Hat kopuğu)< 100 Ω ... 360 Ω (Kısa devre)
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
7 mm
Vida yivi
M3
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 14
Ex montajı (EPL)
Gc
Kendinden güvenli devreler (EPL)
GaDaMa
Maks. dahili endüktans Li
İhmal edilebilir
Maks. dahili kapasitans Ci
İhmal edilebilir
Maks. çıkış gerilimi Uo
10,5 V
Maks. çıkış akımı Io
23,4 mA
Maks. çıkış gücü Po
61,4 mW
Güvenlik bazlı maksimum gerilim Um
253 V AC
IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
450 mH / 75 µF
IIB/IIIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
230 mH / 16,8 µF
IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
63 mH / 2,41 µF
I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
600 mH / 95 µF
IIA (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
100 mH / 2,9 µF, 10 mH / 4,5 µF, 1 mH / 7,3 µF, 0,1 mH / 14 µF
IIB/IIIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
100 mH / 1,9 µF, 20 mH / 2,7 µF, 2 mH / 4,5 µF, 0,5 mH / 6,4 µF
IIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
20 mH / 0,49 µF, 5 mH / 0,67 µF, 1 mH / 0,96 µF, 0,2 mH / 1,4 µF
I (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
100 mH / 4 µF, 10 mH / 5,7 µF, 2 mH / 7,8 µF, 0,1 mH / 17 µF
Durum göstergesi
Yeşil LED (besleme gerilimi)Kırmızı LED (hat hatası)
Boyutlu çizim
Genişlik
17,5 mm
Yükseklik
112,5 mm
Derinlik
113,7 mm
Derinlik NS 35/7,5
114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
UL 94'e uygun yanmazlık sınıfı
V0
Muhafaza malzemesi
PA 6.6
Koruma sınıfı
IP20 (Klemensler)IP30 (Muhafaza)
Ortam sıcaklığı (çalışma)
-40 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu)-40 °C ... 50 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı)-40 °C ... 65 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı)-40 °C ... 65 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı)-40 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı)
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Rakım
≤ 2000 m
İzin verilen nem (çalışma)
≤ 95 % (yoğunlaşma yok)
Tanımlama
 II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I[Ex ia Ga] IIC[Ex ia Da] IIICEx nA nC [ia Ga] IIC T4 Gc[Ex ia Ma] I
Elektromanyetik uyum
Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21
Elektriksel izolasyon
5-yollu izolasyon
Montaj tipi
NS 35/15, NS 35/7,5
Montaj pozisyonu
dikey, yatay
