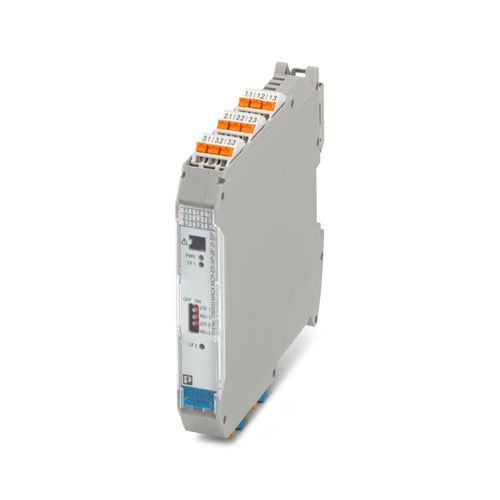

MACX MCR-EX-AP-2F-2I-SP - Frekans transdüseri 1290533
Ex i-Frekans transdüseri aracılığıyla kendinden güvenli girişlerde ölçülen sinyaller (0,001 Hz ... 20 kHz) kendinden güvenli olmayan 0 mA / 4 mA ... 20 mA sinyaller olarak çıkarılır. kanal sayısı: 2, Standart konfigürasyon, 5-yollu izolasyon, Push-in bağlantı

Ürün verileri
74 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Doğruluk, normalde UN, 23°C için temel ölçüm aralığının yüzdesi olarak belirtilir
- Çalışma durumu
- Montaj koşulları ortam sıcaklığını etkiler.Lütfen "Kontrol panosu montaj talimatlarına" bakın.-20°C altındaki uygulamalar için uygun kablolar ve kablo rakorları kullanın.
- Ürün tipi
- Frequency value transformer
- Ürün gamı
- MACX Analog
- Kanal sayısı
- 2
- Konfigürasyon
- Yazılım
- Konfigürasyon
- Yazılım
- Elektriksel izolasyon
- 5-yollu izolasyon
- Sıcaklık katsayısı, tipik
- ≤ 0,05 %
- Ters polarite koruması
- evet
- Standartlar/yönetmelikler
- IEC/EN 60079-11
- Nominal izolasyon gerilimi
- 375 VPP
- Standartlar/yönetmelikler
- IEC/EN 60079-11
- Nominal izolasyon gerilimi
- 375 VPP
- Standartlar/yönetmelikler
- IEC/EN 60079-11
- Nominal izolasyon gerilimi
- 375 VPP
- Standartlar/yönetmelikler
- IEC/EN 60079-11
- Nominal izolasyon gerilimi
- 375 VPP
- Test gerilimi
- 350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)350 V (50 Hz, 60 s)
- Nominal besleme gerilimi
- 24 V DC
- Besleme gerilim aralığı
- 18 V ... 31,2 V
- Güç kaybı
- ≤ 1,5 W
- Güç tüketimi
- 1,8 W
- Giriş tanımlaması
- kendinden güvenli
- Mevcut giriş kaynakları
- IEC/EN 60947-5-6 NAMUR uyarınca
- Darbe zamanı
- 25 µs
- Frekans ölçüm aralığı
- 0,001 Hz ... 20000 Hz
- Hat hatası algılama
- < 0,05 mA ... 0,35 mA (Hat kopuğu)< 100 Ω ... 360 Ω (Kısa devre)
- Maksimum anahtarlama gerilimi
- 30 V
- Maks. anahtarlama akımı
- 100 mA
- Akım çıkış sinyali
- 0 mA ... 20 mA (konfigüre edilebilir)4 mA ... 20 mA (konfigüre edilebilir)0 mA ... 20,5 mA (Fonksiyon alanı)
- Kısa devre çıkış akımı
- 3,8 mA (Varsayılan ayar, ayarlanabilir)
- Kablo koptuğunda çıkış akımı
- 20,5 mA (Varsayılan ayar, ayarlanabilir)
- Yük
- 0 Ω ... 600 Ω
- Hat hatası algılama
- < 0,05 mA ... 0,35 mA (Hat kopuğu)< 100 Ω ... 360 Ω (Kısa devre)
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 8 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Ex montajı (EPL)
- Gc
- Kendinden güvenli devreler (EPL)
- GaDaMa
- Maks. dahili endüktans Li
- İhmal edilebilir
- Maks. dahili kapasitans Ci
- İhmal edilebilir
- Maks. çıkış gerilimi Uo
- 10,5 V
- Maks. çıkış akımı Io
- 23,4 mA
- Maks. çıkış gücü Po
- 61,4 mW
- Güvenlik bazlı maksimum gerilim Um
- 253 V AC
- IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 450 mH / 75 µF
- IIB/IIIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 230 mH / 16,8 µF
- IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 63 mH / 2,41 µF
- I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 600 mH / 95 µF
- IIA (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 100 mH / 2,9 µF, 10 mH / 4,5 µF, 1 mH / 7,3 µF, 0,1 mH / 14 µF
- IIB/IIIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 100 mH / 1,9 µF, 20 mH / 2,7 µF, 2 mH / 4,5 µF, 0,5 mH / 6,4 µF
- IIC (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 20 mH / 0,49 µF, 5 mH / 0,67 µF, 1 mH / 0,96 µF, 0,2 mH / 1,4 µF
- I (karma devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 100 mH / 4 µF, 10 mH / 5,7 µF, 2 mH / 7,8 µF, 0,1 mH / 17 µF
- Durum göstergesi
- Yeşil LED (besleme gerilimi)Kırmızı LED (hat hatası)
- Boyutlu çizim
- Genişlik
- 17,5 mm
- Yükseklik
- 107,8 mm
- Derinlik
- 113,7 mm
- Derinlik NS 35/7,5
- 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
- UL 94'e uygun yanmazlık sınıfı
- V0
- Muhafaza malzemesi
- PA 6.6
- Koruma sınıfı
- IP20 (Klemensler)IP30 (Muhafaza)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu)-40 °C ... 50 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı)-40 °C ... 65 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı)-40 °C ... 65 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı)-40 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğunlaşma yok)
- Tanımlama
- II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I[Ex ia Ga] IIC[Ex ia Da] IIICEx nA nC [ia Ga] IIC T4 Gc[Ex ia Ma] I
- Elektromanyetik uyum
- Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21
- Elektriksel izolasyon
- 5-yollu izolasyon
- Montaj tipi
- NS 35/15, NS 35/7,5
- Montaj pozisyonu
- dikey, yatay
