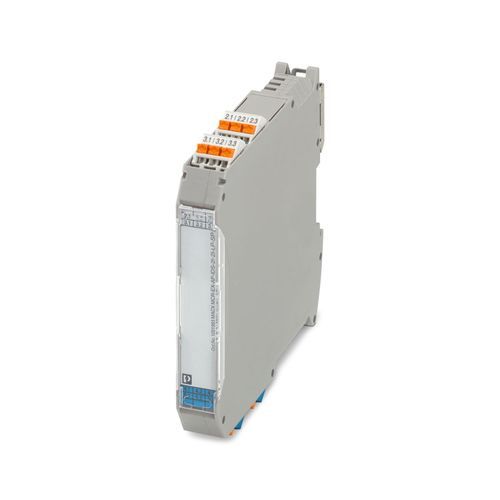

MACX MCR-EX-AP-IDS-2I-2I-LP-SP - Output isolating amplifier 1291983
Ex i-Çıkış izolatörü, potansiyel olarak patlayıcı bölgelerde kendinden güvenli 0 mA / 4 mA ... 20 mA sinyalleri izole eder ve iletir. Yangın ve gaz dedektörleri için uygundur. kanal sayısı: 2, HART-şeffaf, boşta gerilim: 25 V, Standart konfigürasyon, Döngü beslemeli, 4-yollu izolasyon, Safety Integrity Level (SIL, IEC 61508): 3, Push-in bağlantı

Ürün verileri
58 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Doğruluk, normalde UN, 23°C için ölçüm aralığının (20 mA) yüzdesi olarak belirtilir
- Çalışma durumu
- Montaj koşulları ortam sıcaklığını etkiler.Lütfen işletme talimatlarına bakın.
- Ürün tipi
- Çıkış izolasyon kuvvetlendirici
- Ürün gamı
- MACX Analog
- Kanal sayısı
- 2
- Elektriksel izolasyon
- 4-yollu izolasyon
- Doğrusallık hatası
- ≤ 0,25 % (yükte = 0 Ω)
- Sinyal iletim davranışı
- In = Out
- Sıcaklık katsayısı, tipik
- ≤ 0,1 % (10 K)
- Ters polarite koruması
- evet
- Nominal izolasyon gerilimi
- 375 VPP
- Test gerilimi
- 350 V (50 Hz, 60 s)500 V (50 Hz, 60 s)
- Besleme gerilim aralığı
- döngü üzerinden beslemeli, harici besleme gerekmez
- Güç kaybı
- ≤ 0,2 W (20 mA'da, kanal başına)≤ 0,6 W (40 mA'da, kanal başına)
- Giriş sayısı
- 2
- Akım giriş sinyali
- 0 mA ... 20 mA4 mA ... 20 mA (HART bulunan)0 mA ... 40 mA (Fonksiyon alanı)
- Gerilim düşümü
- 1 V (sabit)
- Çıkış tanımı
- kendinden güvenli
- Çıkış sayısı
- 2
- Akım çıkış sinyali
- 0 mA ... 20 mA4 mA ... 20 mA (HART bulunan)0 mA ... 40 mA (Fonksiyon alanı)
- Yük/çıkış yük akımı çıkışı
- ≤ 800 Ω (20 mA)
- Yüksüz gerilim
- 25 V
- Hat hatası algılama
- 0 mA (Hat kopuğu)≤ 1 mA (Giriş akımı davranışı)
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 8 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Ex montajı (EPL)
- Gc
- Kendinden güvenli devreler (EPL)
- GaDaMa
- Maks. dahili endüktans Li
- İhmal edilebilir
- Maks. dahili kapasitans Ci
- İhmal edilebilir
- Maks. çıkış gerilimi Uo
- 25 V
- Maks. çıkış akımı Io
- 99 mA
- Maks. çıkış gücü Po
- 613 mW
- Güvenlik bazlı maksimum gerilim Um
- 253 V AC
- IIA (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 28 mH / 2,97 µF
- IIB (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 11 mH / 840 nF
- IIC (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 2,5 mH / 110 nF
- I (basit devre): Maks. dış endüktivite Lo / Maks. dış kapasite Co
- 46 mH / 4,87 µF
- Desteklenen protokoller
- HART-şeffaf
- Boyutlu çizim
- Genişlik
- 17,5 mm
- Yükseklik
- 107,8 mm
- Derinlik
- 113,7 mm
- Derinlik NS 35/7,5
- 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
- UL 94'e uygun yanmazlık sınıfı
- V0
- Muhafaza malzemesi
- PA 6.6
- Koruma sınıfı
- IP20 (Klemensler)IP30 (Muhafaza)
- Ortam sıcaklığı (çalışma)
- -20 °C ... 70 °C (Tek cihaz olarak: herhangi bir montaj pozisyonu)-20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan dikey DIN rayı)-20 °C ... 70 °C (Grup montajı: hava dolaşımı olan dikey DIN rayı)-20 °C ... 70 °C (Grup montajı: hava dolaşımı olmayan yatay DIN rayı)-20 °C ... 70 °C (Grup montajı: hava dolaşımı olan yatay DIN rayı)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğunlaşma yok)
- Tanımlama
- II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3 (1) G Ex nA [ia Ga] IIC T4 Gc I (M1) [Ex ia Ma] I[Ex ia Ga] IIC[Ex ia Da] IIICEx nA [ia Ga] IIC T4 Gc[Ex ia Ma] I3
- Elektromanyetik uyum
- Şu standartlar ve yönetmelikler uyarınca test edilmiştir: EN 61326-1 Endüstriyel kullanım için, NAMUR NE 21
- Elektriksel izolasyon
- 4-yollu izolasyon
- Montaj tipi
- NS 35/15, NS 35/7,5
- Montaj pozisyonu
- dikey, yatay
