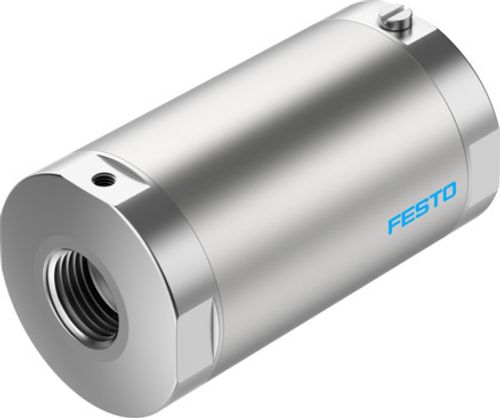

Pinç vana VZQA-C-M22C-... 3174282

Pinç vana VZQA-C-M22C-... 3174282
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Pnömatik olarak çalıştırılan pinç vanası
Çalıştırma türü
pnömatik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
ASME-BPE tip A'ya göre kelepçe ASME-BPE tip B'ye göre kelepçe DIN 32676 seri A'ya göre kelepçe G1/4 G1/2 G1 1/4 NPT 1/2 NPT 1 NPT
Nominal genişlik DN
6 15 25
Valf fonksiyonu
2/2 kapalı tek bobinli
Akış yönü
tersine çevrilebilir
Akışkan basıncı
0 bar ... 6 bar
Akışkan basıncı hakkında not
Vakum aralığında kullanım, oda sıcaklığında hava ile -0,09 MPa'ya kadar test edilmiştir.Uygulamaya bağlı olarak, ortam akışını sağlamak için kontrol tarafında bir karşı vakum oluşturulması gerekebilir.
Çalışma basıncı
3.5 bar ... 6 bar
Bağlantı elemanı PN nominal basınç
10
Patlama basıncı
16 bar
Geri alma türü
mekanik yay
Kontrol türü
harici olarak kontrol edilen
Yardımcı kontrol havası bağlantısı 12
M3 M5
Kontrol ortamı
ISO 8573-1:2010 [7:4:1] uyarınca basınçlı hava
Sembol
00992981
Ortam
ISO 8573-1:2010 [-:-:1] uyarınca basınçlı hava Su
Maks. viskozite
4000 mm²/sn
Akışkan sıcaklığı
-5 °C ... 100 °C
Ortam sıcaklığı
-5 °C ... 60 °C
Depolama sıcaklığı
5 °C ... 30 °C
Akış Kv
0.7 m³/sa ... 18 m³/sa
Açma anahtarlama süresi
125 ms ... 250 ms
Kapama anahtarlama süresi
125 ms ... 400 ms
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Gövde malzemesi
Dövme alüminyum alaşım yüksek alaşımlı paslanmaz çelik
Gövde malzeme numarası
1.4301
Gövde kapağı malzemesi
yüksek alaşımlı paslanmaz çelik Dövme alüminyum alaşım
Gövde kapağı malzeme numarası
1.4404 / AISI 316L
Sızdırmazlık elemanları malzemesi
FPM
Kapatma elemanı malzemesi
EPDM VMQ (silikon)
Ürün ağırlığı
137 g ... 2408 g
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi bkz. Uygunluk Beyanı
Kabuk malzemesi
PA6 PPS

Aksesuarlar

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE
