Festo/VZQA-C-M22C-6-GG-ALALE-4

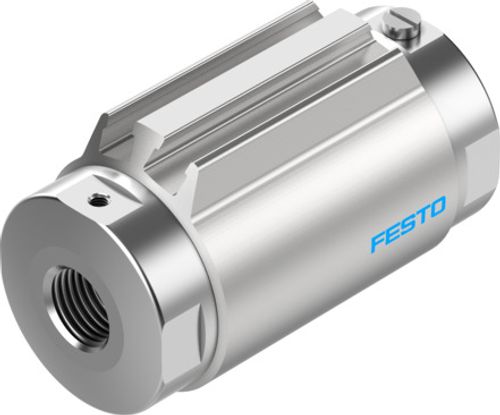

Pinç vana VZQA-C-M22C-6-GG-ALALE-4 4748312

Pinç vana VZQA-C-M22C-6-GG-ALALE-4 4748312
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Pnömatik olarak çalıştırılan pinç vanası
Çalıştırma türü
pnömatik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
G1/4
Nominal genişlik DN
6
Valf fonksiyonu
2/2 kapalı tek bobinli
Akış yönü
tersine çevrilebilir
Akışkan basıncı
0 MPa ... 0.4 MPa
Akışkan basıncı
0 bar ... 4 bar
Akışkan basıncı
0 psi ... 58 psi
Akışkan basıncı hakkında not
Vakum aralığında kullanım, oda sıcaklığında hava ile -0,09 MPa'ya kadar test edilmiştir.Uygulamaya bağlı olarak, ortam akışını sağlamak için kontrol tarafında bir karşı vakum oluşturulması gerekebilir.
Çalışma basıncı
0.35 MPa ... 0.6 MPa
Çalışma basıncı
3.5 bar ... 6 bar
Çalışma basıncı
50.75 psi ... 87 psi
Bağlantı elemanı PN nominal basınç
10
Patlama basıncı
1.6 MPa
Patlama basıncı
16 bar
Patlama basıncı
232 psi
Geri alma türü
mekanik yay
Kontrol türü
harici olarak kontrol edilen
Yardımcı kontrol havası bağlantısı 12
M3
Kontrol ortamı
ISO 8573-1:2010 [7:4:1] uyarınca basınçlı hava
Sembol
00992981
Ortam
ISO 8573-1:2010 [-:-:1] uyarınca basınçlı hava Su
Maks. viskozite
4000 mm²/sn
Akışkan sıcaklığı
-5 °C ... 100 °C
Ortam sıcaklığı
-5 °C ... 60 °C
Depolama sıcaklığı
5 °C ... 20 °C
Akış Kv
0.7 m³/sa
Açma anahtarlama süresi
125 ms
Kapama anahtarlama süresi
125 ms
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Gövde malzemesi
Dövme alüminyum alaşım
Gövde kapağı malzemesi
Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi
FPM
Kapatma elemanı malzemesi
EPDM
Ürün ağırlığı
137 g
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Kabuk malzemesi
PPS

Aksesuarlar

Sızdırmazlık kartuşu 3418620
Sızdırmazlık kartuşu 3418620

VAVC-Q2-M22C-6-E
