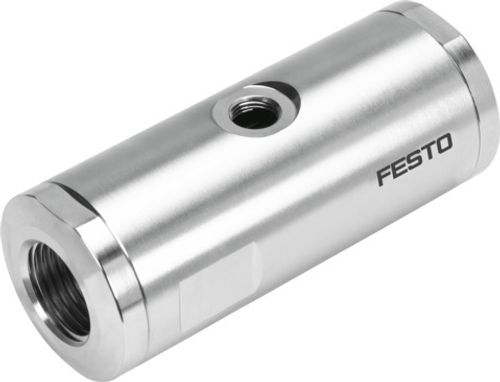

Pinç vana VZQA-C-M22U-... 2037881

Pinç vana VZQA-C-M22U-... 2037881
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Pnömatik olarak çalıştırılan pinç vanası
Çalıştırma türü
pnömatik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
ASME-BPE tip A'ya göre kelepçe ASME-BPE tip B'ye göre kelepçe DIN 32676 seri A'ya göre kelepçe G1/4 G1/2 G1 1/4 NPT 1/2 NPT 1 NPT
Nominal genişlik DN
6 15 25
Valf fonksiyonu
2/2 açık tek bobinli
Akış yönü
tersine çevrilebilir
Akışkan basıncı
0 MPa ... 0.4 MPa
Akışkan basıncı
0 bar ... 4 bar
Akışkan basıncı
0 psi ... 58 psi
Akışkan basıncı hakkında not
Vakum aralığında kullanım, oda sıcaklığında hava ile -0,09 MPa'ya kadar test edilmiştir.Uygulamaya bağlı olarak, ortam akışını sağlamak için kontrol tarafında bir karşı vakum oluşturulması gerekebilir.
Çalışma basıncı
0.1 MPa ... 0.65 MPa
Çalışma basıncı
1 bar ... 6.5 bar
Çalışma basıncı
14.5 psi ... 94.25 psi
Bağlantı elemanı PN nominal basınç
10
Patlama basıncı
1.6 MPa
Patlama basıncı
16 bar
Patlama basıncı
232 psi
Aşırı yük basıncı
0.78 MPa
Aşırı yük basıncı
7.8 bar
Aşırı yük basıncı
113.1 psi
Geri alma türü
Geri tepme esnekliği
Kontrol türü
harici olarak kontrol edilen
Yardımcı kontrol havası bağlantısı 12
M5 G1/8
Kontrol ortamı
ISO 8573-1:2010 [7:4:1] uyarınca basınçlı hava ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Sembol
00995245
Ortam
ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava ISO 8573-1:2010 [-:-:1] uyarınca basınçlı hava Su
Maks. viskozite
4000 mm²/sn
Akışkan sıcaklığı
-5 °C ... 150 °C
Ortam sıcaklığı
-5 °C ... 60 °C
Depolama sıcaklığı
5 °C ... 30 °C
Akış Kv
0.7 m³/sa ... 18 m³/sa
Açma anahtarlama süresi
125 ms ... 250 ms
Kapama anahtarlama süresi
125 ms ... 250 ms
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
Gövde malzemesi
Dövme alüminyum alaşım yüksek alaşımlı paslanmaz çelik
Gövde kapağı malzemesi
POM yüksek alaşımlı paslanmaz çelik Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi
FPM
Kapatma elemanı malzemesi
EPDM NBR VMQ (silikon)
Ürün ağırlığı
56.5 g ... 1876 g
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi bkz. Uygunluk Beyanı
Kabuk malzemesi
PA6

Aksesuarlar

Sızdırmazlık kartuşu 3970094
Sızdırmazlık kartuşu 3970094

VAVC-Q2-M22U-25-S1

Sızdırmazlık kartuşu 2392883
Sızdırmazlık kartuşu 2392883

VAVC-Q2-M22U-6-S1

Sızdırmazlık kartuşu 2392882
Sızdırmazlık kartuşu 2392882

VAVC-Q2-M22U-6-E

Sızdırmazlık kartuşu 2392881
Sızdırmazlık kartuşu 2392881

VAVC-Q2-M22U-6-N

Sızdırmazlık kartuşu 3970093
Sızdırmazlık kartuşu 3970093

VAVC-Q2-M22U-25-E

Sızdırmazlık kartuşu 3019148
Sızdırmazlık kartuşu 3019148

VAVC-Q2-M22U-15-E

Sızdırmazlık kartuşu 3019144
Sızdırmazlık kartuşu 3019144

VAVC-Q2-M22U-15-S1

Sızdırmazlık Kartuşu 3019151
Sızdırmazlık Kartuşu 3019151

VAVC-Q2-M22U-15-N
