Festo/VZQA-C-M22U-6-GG-V4V4E-4

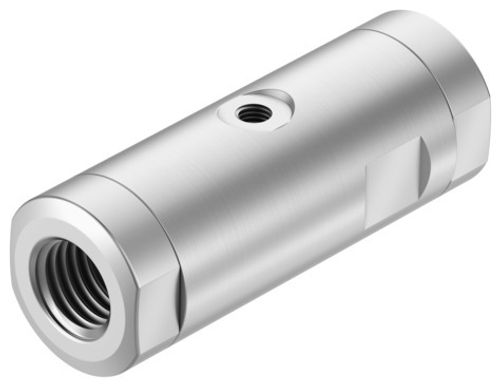

Pinç vana VZQA-C-M22U-6-GG-V4V4E-4 2931678

Pinç vana VZQA-C-M22U-6-GG-V4V4E-4 2931678
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Pnömatik olarak çalıştırılan pinç vanası
Çalıştırma türü
pnömatik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
G1/4
Nominal genişlik DN
6
Valf fonksiyonu
2/2 açık tek bobinli
Akış yönü
tersine çevrilebilir
Akışkan basıncı
0 MPa ... 0.4 MPa
Akışkan basıncı
0 bar ... 4 bar
Akışkan basıncı
0 psi ... 58 psi
Akışkan basıncı hakkında not
Vakum aralığında kullanım, oda sıcaklığında hava ile -0,09 MPa'ya kadar test edilmiştir.Uygulamaya bağlı olarak, ortam akışını sağlamak için kontrol tarafında bir karşı vakum oluşturulması gerekebilir.
Çalışma basıncı
0.1 MPa ... 0.65 MPa
Çalışma basıncı
1 bar ... 6.5 bar
Çalışma basıncı
14.5 psi ... 94.25 psi
Bağlantı elemanı PN nominal basınç
10
Fark basınç
0.25 MPa
Fark basınç
2.5 bar
Fark basınç
36.25 psi
Patlama basıncı
1.6 MPa
Patlama basıncı
16 bar
Patlama basıncı
232 psi
Aşırı yük basıncı
0.78 MPa
Aşırı yük basıncı
7.8 bar
Aşırı yük basıncı
113.1 psi
Geri alma türü
Geri tepme esnekliği
Kontrol türü
harici olarak kontrol edilen
Yardımcı kontrol havası bağlantısı 12
M5
Kontrol ortamı
ISO 8573-1:2010 [7:4:1] uyarınca basınçlı hava
Sembol
00995245
Ortam
ISO 8573-1:2010 [-:-:1] uyarınca basınçlı hava Su
Maks. viskozite
4000 mm²/sn
Akışkan sıcaklığı
-5 °C ... 100 °C
Ortam sıcaklığı
-5 °C ... 60 °C
Depolama sıcaklığı
5 °C ... 20 °C
Akış Kv
0.7 m³/sa
Açma anahtarlama süresi
125 ms
Kapama anahtarlama süresi
125 ms
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
Gövde malzemesi
yüksek alaşımlı paslanmaz çelik
Gövde malzeme numarası
1.4404
Gövde kapağı malzemesi
yüksek alaşımlı paslanmaz çelik
Sızdırmazlık elemanları malzemesi
FPM
Kapatma elemanı malzemesi
EPDM
Ürün ağırlığı
157 g
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Kabuk malzemesi
PA6

Aksesuarlar

Sızdırmazlık kartuşu 2392882
Sızdırmazlık kartuşu 2392882

VAVC-Q2-M22U-6-E
