Sick/Robot kılavuz sistemleri
PLB-5140102

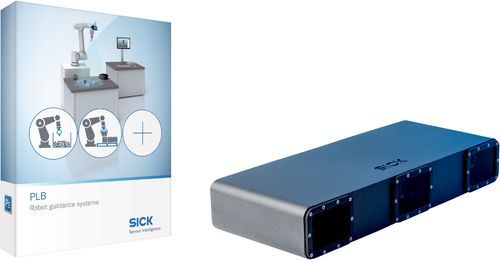

Robot kılavuz sistemleri | PLB, PLB-5140102 | Teslimat Kapsamı: X36 kamera, PLB Application Software | Parça büyüklüğü: (yaklaşık) > 10 mm x 10 mm x 10 mm | Parça özellikleri: Basit ve karmaşık parça formları | Kutu boyutu: Küçük

Ürün verileri
45 parametreTeknik Özellikler
- Yan ürün ailesi
- PLB-520 5MP
- Sınıflandırma
- Pro
- Görev
- Pozisyon tanımlama
- Uygulamalar
- Robot kılavuz
- Kameranın türü
- 3B anlık görüntü
- Görüntü hacmine örnek (G x Y x D)
- 400 mm x 300 mm x 200 mm
- Görüntü çözünürlüğü
- 0,1 mm ... 0,2 mm, kameraya mesafeye bağlıdır
- Işık kaynağı
- Mavi LED, 465 nm
- LED sınıfı
- Risk grubu 1
- 3B-CAD-Formatı
- IGES, STEP
- Yerleştirme prensibi
- CAP modeli, geometrik form ve kenar yer tespiti
- Teknoloji
- 3B anlık görüntü, Resim analizi
- Elektrik bağlantısı
- M12 fiş, 5 pin, L kodlamalı
- Besleme Gerilimi
- 24 V DC, ± 15 %
- Akım tüketimi
- 5 A
- Boyutlar, sistem (U x G x Y)
- 488 mm x 200 mm x 80 mm
- Ağırlık
- 2,5 kg
- Koruma sınıfı
- IP54
- Yerleştirme süresi
- 3 s ... 10 s, tipik
- Parça büyüklüğü
- (yaklaşık) > 10 mm x 10 mm x 10 mm
- Parça özellikleri
- Basit ve karmaşık parça formları
- Görüş alanı
- Küçük
- Ethernet
- ✔ (3) , 2x Kamera <--> PC, PC <--> Robot
- Veri aktarma hızı
- 1 Gbit/s (Kamera), 10/100 Mbit/s (Robot)
- Protokol
- TCP/IP (kamera)
- Elektrik bağlantısı
- Erkek konnektör, M12, 8 pin, X kodlamalı
- Besleme Gerilimi
- ✔
- Elektrik bağlantısı
- Soket M12, 4-pin
- İşletim ortam sıcaklığı
- 0 °C ... +40 °C, yoğuşmasız
- Şok yüklenmesi
- 80 g/1,9 ms, 25 g / 6 ms 1)
- Titreşim yükü
- 30-500 Hz / 10 g 2)
- Teslimat Kapsamı
X36 kamera
PLB Application Software
- Önceden kalibre edilmiş
- ✔
- ECLASS 5.0
- 27381501
- ECLASS 5.1.4
- 27381501
- ECLASS 6.0
- 27381590
- ECLASS 6.2
- 27381590
- ECLASS 7.0
- 27381590
- ECLASS 8.0
- 27381590
- ECLASS 8.1
- 27381590
- ECLASS 9.0
- 27381590
- ECLASS 10.0
- 27381590
- ECLASS 11.0
- 27381591
- ECLASS 12.0
- 27381591
