Sick/Robot kılavuz sistemleri

PLB-5240101

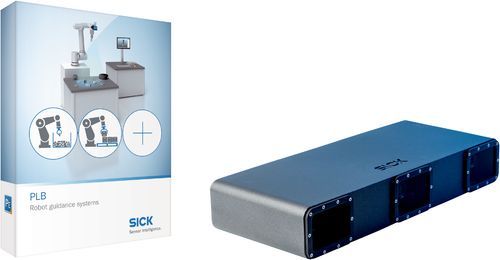

Robot kılavuz sistemleri | PLB, PLB-5240101 | Teslimat Kapsamı: X36 kamera, PLB Application Software | Parça büyüklüğü: (yaklaşık) > 20 mm x 20 mm x 20 mm | Parça özellikleri: Basit ve karmaşık parça formları | Kutu boyutu: Orta büyüklükte
PLB-5240101
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Yan ürün ailesi
PLB-520 5MP
Sınıflandırma
Core
Görev
Pozisyon tanımlama
Uygulamalar
Robot kılavuz
Kameranın türü
3B anlık görüntü
Görüntü hacmine örnek (G x Y x D)
800 mm x 600 mm x 400 mm
Görüntü çözünürlüğü
0,2 mm ... 0,4 mm, kameraya mesafeye bağlıdır
Işık kaynağı
Mavi LED, 465 nm
LED sınıfı
Risk grubu 1
Yerleştirme prensibi
Kenar lokalizasyonu
Teknoloji
3B anlık görüntü, Resim analizi
Elektrik bağlantısı
M12 fiş, 5 pin, L kodlamalı
Besleme Gerilimi
24 V DC, ± 15 %
Akım tüketimi
5 A
Boyutlar, sistem (U x G x Y)
488 mm x 200 mm x 80 mm
Ağırlık
2,5 kg
Koruma sınıfı
IP54
Yerleştirme süresi
3 s ... 10 s, tipik
Parça büyüklüğü
(yaklaşık) > 20 mm x 20 mm x 20 mm
Parça özellikleri
Basit ve karmaşık parça formları
Görüş alanı
Orta büyüklükte
Ethernet
✔ (3) , 2x Kamera <--> PC, PC <--> Robot
Veri aktarma hızı
1 Gbit/s (Kamera), 10/100 Mbit/s (Robot)
Protokol
TCP/IP (kamera)
Elektrik bağlantısı
Erkek konnektör, M12, 8 pin, X kodlamalı
Besleme Gerilimi
✔
Elektrik bağlantısı
Soket M12, 4-pin
İşletim ortam sıcaklığı
0 °C ... +40 °C, yoğuşmasız
Şok yüklenmesi
80 g/1,9 ms, 25 g / 6 ms 1)
Titreşim yükü
30-500 Hz / 10 g 2)
Teslimat Kapsamı

X36 kamera

PLB Application Software

Önceden kalibre edilmiş
✔
ECLASS 5.0
27381501
ECLASS 5.1.4
27381501
ECLASS 6.0
27381590
ECLASS 6.2
27381590
ECLASS 7.0
27381590
ECLASS 8.0
27381590
ECLASS 8.1
27381590
ECLASS 9.0
27381590
ECLASS 10.0
27381590
ECLASS 11.0
27381591
ECLASS 12.0
27381591
