PLB-53A0101

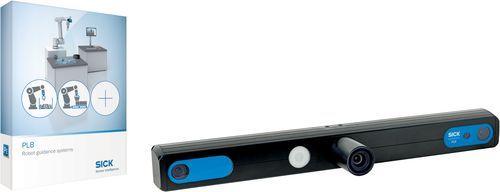

Robot kılavuz sistemleri | PLB, PLB-53A0101 | Teslimat Kapsamı: C57 kamera, PLB Application Software | Parça büyüklüğü: (yaklaşık) > 20 mm x 20 mm x 20 mm | Parça özellikleri: Basit ve karmaşık parça formları | Kutu boyutu: Orta büyüklükte
PLB-53A0101
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Yan ürün ailesi
PLB-521
Sınıflandırma
Prime
Görev
Pozisyon tanımlama
Uygulamalar
Robot kılavuz
Kameranın türü
3B anlık görüntü
Görüntü hacmine örnek (G x Y x D)
950 mm x 1000 mm x 600 mm
Görüntü çözünürlüğü
0,5 mm ... 0,8 mm, kameraya mesafeye bağlıdır
Işık kaynağı
Mavi LED, 465 nm
LED sınıfı
Risk grubu 1
3B-CAD-Formatı
IGES, STEP
Yerleştirme prensibi
Geometrik form ve kenar yer tespiti
Teknoloji
3B anlık görüntü, Resim analizi
Elektrik bağlantısı
PoE++
Besleme Gerilimi
24 V DC veya PoE PD Sınıf 8 (90W)
Akım tüketimi
10 A
Boyutlar, sistem (U x G x Y)
506 mm x 58 mm x 100 mm
Ağırlık
1.660 g
Koruma sınıfı
IP65/ IP67
Yerleştirme süresi
0,1 s ... 10 s, tipik
Parça büyüklüğü
(yaklaşık) > 20 mm x 20 mm x 20 mm
Parça özellikleri
Basit ve karmaşık parça formları
Görüş alanı
Orta büyüklükte
2D renk sensörü çözünürlüğü
2 MP (1920 px x 1200 px)
3D sensör çözünürlüğü
5 MP (2472 px x 2064 px)
Ethernet
✔ (2) , Kamera <--> PC, PC <--> Robot
Veri aktarma hızı
1 Gbit/s (Kamera), 10/100 Mbit/s (Robot)
Protokol
TCP/IP (kamera)
Elektrik bağlantısı
Erkek konnektör, M12, 8 pin, X kodlamalı
İşletim ortam sıcaklığı
0 °C ... +40 °C, yoğuşmasız
Şok yüklenmesi
60 g / 1,9 ms, 25 g / 6 ms 1)
Titreşim yükü
30-500 Hz / 5 g
Teslimat Kapsamı

C57 kamera

PLB Application Software

Önceden kalibre edilmiş
✔
ECLASS 5.0
27381501
ECLASS 5.1.4
27381501
ECLASS 6.0
27381590
ECLASS 6.2
27381590
ECLASS 7.0
27381590
ECLASS 8.0
27381590
ECLASS 8.1
27381590
ECLASS 9.0
27381590
ECLASS 10.0
27381590
ECLASS 11.0
27381591
ECLASS 12.0
27381591
