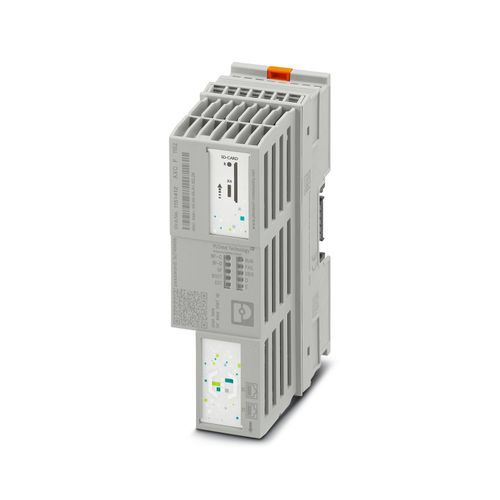

AXC F 1152 - Kontrolör 1151412
Axioline F I/O'ların doğrudan kontrolü için PLCnext Control. İki Ethernet arabirimi ile. Konnektör ve haberleşme ana modülü ile tam takım.

Ürün verileri
84 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Kontrolör
- Ürün gamı
- PLCnext Control
- Tasarım
- modüler
- Koruma sınıfı
- III (IEC 61140, EN 61140, VDE 0140-1)
- Aşırı gerilim kategorisi
- II
- Diyagnostik ekranı
- yok
- Trusted Platform Module
- TPM 1.2
- İşlemci
- Arm®Cortex®-A9, 1x 800 MHz
- Flaş bellek
- 512 Mbyte (dahili flaş bellek)Phoenix Contact'tan SD kart (harici flash bellek için aksesuarlara bakın)
- Kalıcı veri depolama
- 48 kByte (NVRAM)
- RAM
- 512 Mbyte DDR3 SDRAM
- IoT platformu
- PROFICLOUD
- Bulut bilgi işlem desteği
- evet
- Program hafızası
- 8 Mbyte
- Veri depolama
- 12 Mbyte
- Proses data sayısı
- maks. 1482 Byte (istasyon başına (toplam giriş ve çıkış verisi))maks. 1024 Byte (Axioline F lokal bus (giriş))maks. 1024 Byte (Axioline F local bus (çıkış))
- Desteklenen cihaz sayısı
- maks. 63 (istasyon başına)
- Bağlanabilir lokal bus cihazlarının sayısı
- maks. 63 (akım tüketimi izleyin)
- Cihaz fonksiyonu
- PROFINET kontrolörü, PROFINET cihazı
- Güncelleme hızı
- min. 1 ms (4 cihaz)min. 4 ms (16 cihaz)
- Conformance Class
- A
- Desteklenen cihaz sayısı
- maks. 16 (PROFINET kontrolöründe)
- Desteklenen fonksiyonlar
- MRP FSU PROFINET kontrolörüMRP PROFINET cihazı
- Device ID
- 0169hex
- Vendor ID
- 00B0hex
- Diyagnostik ekranı
- yok
- Kontrolör yedeklemesi
- yok
- Emniyet fonksiyonu
- yok
- Endüstriyel siber güvenlik
- evet
- Desteklenen programlama dilleri
- Symbolic flowchart (SFC)Ladder diagram (LD)Function block diagram (FBD)Structured text (ST)C++C#JavaPython®Simulink®
- Mühendislik aracı
- PLCnext EngineerEclipse®Visual Studio®MATLAB®/ Simulink®
- Uygulama arayüzü
- OPC UA®
- Nominal durum için maksimum güç kaybı
- 5,6 W
- Realtime saat
- evet
- Gerçek zamanlı saat tanımı
- tip. 10 ppm, 25°C'de maks. 20 ppm
- Besleme gerilimi
- 24 V DC
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir (± % 5))
- Akım çekişi
- maks. 442 mA (I/O'lar için UBus'ta 1 A ile)
- Güç tüketimi
- maks. 10,6 W (I/O'lar için UBus'ta 1 A ile)
- Koruma devresi
- Aşırı gerilim koruması; elektronikPolarite koruma; elektronik
- Besleme gerilimi
- 5 V DC (bus ana modülü üzerinden)
- Enerji beslemesi
- 1 A
- Bağlantı yöntemi
- Push-in bağlantıPush-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Desteklenen protokoller
- HTTPHTTPSPROFINETModbus/TCP (ilgili kütüphane aracılığıyla)Modbus/RTU (ilgili kütüphane aracılığıyla)EtherNet/IP (Adapter)CANopen® (ilgili kütüphane aracılığıyla)DALI (ilgili kütüphane aracılığıyla)DALI-2 (ilgili uygulama aracılığıyla)HART (ilgili uygulama aracılığıyla)IO-Link® (ilgili uygulama aracılığıyla)MQTT (ilgili uygulama aracılığıyla)OPC UA® ServerOPC UA® Client (ilgili uygulama aracılığıyla)DHCP (ilgili uygulama aracılığıyla)SFTPSMTP (ilgili uygulama aracılığıyla)SNTP (ilgili uygulama aracılığıyla)SNMP (ilgili uygulama aracılığıyla)DNS (ilgili uygulama aracılığıyla)DNP3 (ilgili uygulama aracılığıyla)IEC 60870-5-1 (ilgili kütüphane aracılığıyla)IEC 60870-5-104 (ilgili kütüphane aracılığıyla)IPsecsyslog
- Web server
- evet
- Arabirim adeti
- 1
- Bağlantı yöntemi
- Haberleşme ana modülü
- İletim hızı
- 100 MBit/s
- Bus sistemi
- RJ45
- Arabirim adeti
- 2 (Dahili anahtarlamalı)
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Bağlantı yöntemine ilişkin not
- Otomatik müzakere ve autocrossing
- İletim hızı
- 10/100 MBit/s (full duplex)
- İletim fiziği
- RJ45 bükümlü çift Ethernet
- İletim uzunluğu
- maks. 100 m
- Boyutlu çizim
- Genişlik
- 45 mm
- Yükseklik
- 126,93 mm
- Derinlik
- 75 mm
- Boyutlar ile ilgili not
- Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir.
- Renk (Muhafaza)
- gri (RAL 7042)
- Koruma sınıfı
- IP20 (Üreticinin beyanı, UL değerlendirmesi yok)
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C deniz seviyesinden 2000 m’ye kadar (Zayıflamayı dikkate alın)-25 °C ... 55 °C deniz seviyesinden 3000 m’ye kadar (Zayıflamayı dikkate alın)55 °C (UBus üzerinde maks. 1 A ile)55 °C ... 60 °C (yalnızca bir Axioline F güç modülü AXL F PWR 1H (ürün numarası 2688297) bağlantılı olarak)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- İzin verilen nem (çalışma)
- 5 % ... 95 % (DIN EN 61131-2'e uygun olarak)
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 % (DIN EN 61131-2'e uygun olarak)
- Darbe (çalışma)
- 30g (EN 60068-2-27/IEC 60068-2-27'ye uygun)
- Titreşim (çalışma)
- 5g (EN 60068-2-6/IEC 60068-2-6'ye uygun)
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- Hava basıncı (stok/nakliye)
- 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar)
- Tanımlama
- cULus
- Sertifika
- E238705
- Tanımlama
- Industrial IT Security, IACS Component
- Sertifika
- IITS2 029429 0027
- Açıklama
- Configuration: Security Profile active
- Standartlara ilişkin referanslar
- IEC 62443-4-1:2018IEC 62443-4-2:2019PPP 15003B:2021 (IEC 62443-4-1: Full ML3 Process Profile)
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- EMC direktifleriyle uyum
- EN IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD)IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjıEN IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlarIEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/mEN IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transient'ler (patlama)IEC 61000-4-4 Kriter B, ±2 kVEN IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (darbe)IEC 61000-4-5 Kriter B; DC besleme kabloları: ±0,5 kV/± 1,0 kV (simetrik / asimetrik), fieldbus kablo ekranı: ± 1,0 kVEN IEC 61000-6-2 uyarınca bağışıklık testi İletilen parazitIEC 61000-4-6 Kriter A; 10 V test gerilimiEN IEC 61000-6-4 uyarınca gürültü emisyon testi Sınıf A
- Montaj tipi
- DIN rayı montajı
