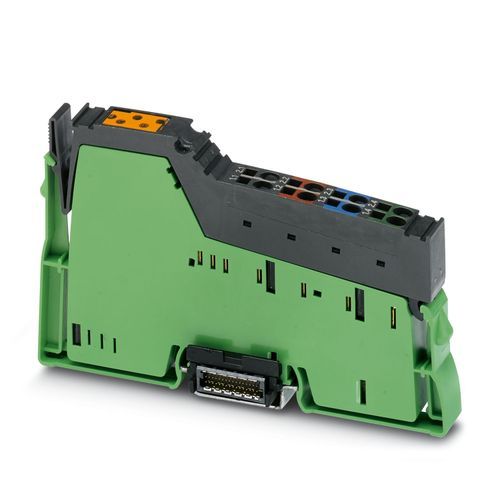

AXC F IL ADAPT - PLC genişleme modülü 1020304
Bir PLCnext Technology Inline istasyon kurulumu için bir PLCnext Control cihazı için sağa yan yana dizilebilir Inline adaptör klemensi (INTERBUS master)

Ürün verileri
50 parametreTeknik Özellikler
- Boyutlu çizim
- Genişlik
- 12,2 mm
- Yükseklik
- 119,8 mm
- Derinlik
- 71,5 mm
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Arabirim adeti
- 1
- Bağlantı yöntemi
- Inline data jumper
- Arabirim adeti
- 1
- Bağlantı yöntemi
- Inline data jumper
- İletim fiziği
- Bakır
- Desteklenen kontrolörler
- AXC F 2152
- Bağlanabilir lokal bus cihazlarının sayısı
- maks. 63 (akım tüketimi izleyin)
- Parametre kanallı cihaz sayısı
- maks. 24
- Desteklenen uzaktan bus dallanmalı branş klemensi sayısı
- - 0 (INTERBUS remote bus desteklenmez)
- Ürün tipi
- I/O bileşeni
- Ürün gamı
- PLCnext Control Extension
- Tasarım
- modüler
- Diyagnostik mesajları
- INTERBUS'ta bus hatası varINTERBUS'ta çevresel hata var
- Nominal durum için maksimum güç kaybı
- 0,77 W
- Koruma devresi
- Ters polarite koruması/ besleme gerilimi; Polarite koruma diyoduTransient koruma; Bastırıcı diyot
- Besleme gerilimi
- 24 V DC -15 % / +20 % (EN 61131-2'e uygun)
- Akım çekişi
- 20 mA
- Besleme gerilimi
- 7,5 V DC ±5 %24 V DC -15 % / +20 %
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Besleme gerilimi
- 24 V DC -15 % / +20 % (EN 61131-2'e uygun)
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Besleme gerilimi
- 24 V DC -15 % / +20 % (EN 61131 ile uyumlu)
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Akım tüketimi
- 20 mA
- Bağlantı adı
- Inline konnektörler
- Bağlantı yöntemi
- Yaylı bağlantı
- İletken kesiti, tek telli
- 0,08 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,08 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Bağlantı yöntemi
- Yaylı bağlantı
- İletken kesiti, tek telli
- 0,08 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,08 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Ortam sıcaklığı (çalışma)
- -25 °C ... 55 °C
- Koruma sınıfı
- IP20
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- Hava basıncı (stok/nakliye)
- 10 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 10 % ... 95 % (yoğunlaşma yok)
- Tanımlama
- cULus
- Sertifika
- E238705
- Montaj tipi
- DIN rayı montajıDIN rayı montajı
