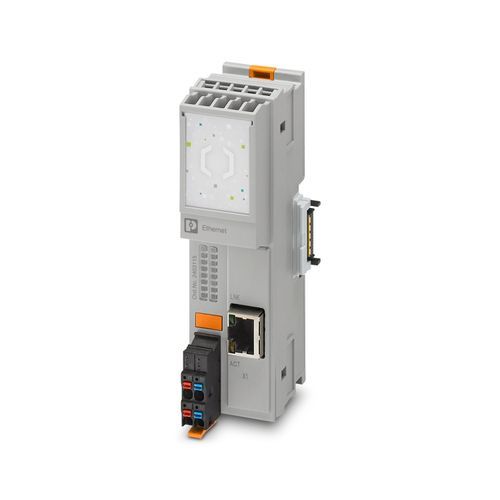

AXC F XT ETH 1TX - PLC genişleme modülü 2403115
Sola yan yana dizilebilir Ethernet arabirimi, PLCnext Control serisi uyumlu bir modüler kontrolöre bağlantı için.

Ürün verileri
53 parametreTeknik Özellikler
- Boyutlu çizim
- Genişlik
- 35 mm
- Yükseklik
- 126,1 mm
- Derinlik
- 54 mm
- Boyutlar ile ilgili not
- Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir.
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- CCCex açıklaması
- Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez.
- Bus sistemi
- RJ45
- Arabirim adeti
- 1
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Bağlantı yöntemine ilişkin not
- Otomatik müzakere ve autocrossing
- İletim hızı
- 10/100/1000 MBit/s (full duplex)
- İletim uzunluğu
- maks. 100 m
- Ürün tipi
- I/O bileşeni
- Ürün gamı
- PLCnext Control Extension
- Tasarım
- modüler
- Nominal durum için maksimum güç kaybı
- 1,296 W
- Besleme gerilimi
- 24 V DC
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Akım çekişi
- maks. 80 mAtip. 54 mA (UL'de = 24 V)
- Koruma devresi
- Polarite koruma; Polarite koruma diyoduTransient koruma; Bastırıcı diyot
- Bağlantı adı
- Axioline F fiş
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C (deniz seviyesinden 2000 m’ye kadar)
- Koruma sınıfı
- IP20
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- İzin verilen nem (çalışma)
- 5 % ... 95 % (DIN EN 61131-2'e uygun olarak)
- Koruma sınıfı
- III (IEC 61140, EN 61140, VDE 0140-1)
- Tanımlama
- II 3 G Ex ec IIC T4 Gc
- Sertifika
- TÜV 19 ATEX 8356 X
- Standartlara ilişkin referanslar
- EN IEC 60079-0, EN IEC 60079-7
- Tanımlama
- Ex ec IIC T4 Gc
- Sertifika
- IECEx TUR 19.0031X
- Standartlara ilişkin referanslar
- IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1
- Tanımlama
- Ex ec IIC T4 Gc
- Sertifika
- , 2021122309114456
- Standartlara ilişkin referanslar
- GB/T 3836.1-2021, GB/T 3836.3-2021
- Tanımlama
- Class I, Zone 2, AEx nA IIC T4Class I, Div. 2, Groups A, B, C, DEx nA IIC Gc T4
- Sertifika
- E366272
- Standartlara ilişkin referanslar
- UL 60079-0, Ed. 6 / CSA C22.2 NO. 60079-0, Ed. 3UL 60079-15, Ed. 4 / CSA C22.2 NO. 60079-15
- Tanımlama
- cULus
- Sertifika
- E238705
- Tanımlama
- ISA S71.04.2013 G3 Harsh Group A,DIN EN 60068-2-60:2016-06 Method 4
- Montaj tipi
- DIN rayı montajı
