Phoenix Contact/PLCnext Technology için otomasyon teknolojisi

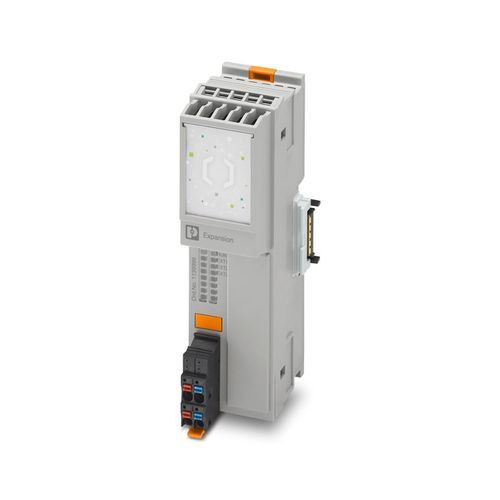

AXC F XT EXP - PLC genişleme modülü 1139999
Sola hizalananilir PCIe genişleme arayüzü, PLCnext Control serisi uyumlu bir modüler kontrolöre bağlantı için.

Ürün verileri
40 parametreTeknik Özellikler
- Boyutlu çizim
- Genişlik
- 35 mm
- Yükseklik
- 126 mm
- Derinlik
- 54 mm
- Boyutlar ile ilgili not
- Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir.
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- I/O bileşeni
- Ürün gamı
- PLCnext Control Extension
- Tasarım
- modüler
- Nominal durum için maksimum güç kaybı
- 1,92 W
- Besleme gerilimi
- 24 V DC
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Akım çekişi
- maks. 80 mAtip. 80 mA
- Koruma devresi
- Polarite koruma; Polarite koruma diyoduTransient koruma; Bastırıcı diyot
- Bağlantı adı
- Axioline F fiş
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C deniz seviyesinden 2000 m’ye kadar (Zayıflamayı dikkate alın)
- Koruma sınıfı
- IP20
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- İzin verilen nem (çalışma)
- 5 % ... 95 % (DIN EN 61131-2'e uygun olarak)
- Koruma sınıfı
- III (IEC 61140, EN 61140, VDE 0140-1)
- Tanımlama
- II 3 G Ex ec IIC T4 Gc
- Sertifika
- TÜV 20 ATEX 8618 X
- Standartlara ilişkin referanslar
- EN IEC 60079-0, EN IEC 60079-7
- Tanımlama
- II 3 G Ex ec IIC T4 Gc
- Sertifika
- PxCIMA23UKEX1139999X
- Standartlara ilişkin referanslar
- EN IEC 60079-0, EN IEC 60079-7
- Tanımlama
- Ex ec IIC T4 Gc
- Sertifika
- IECEx TUR 20.0098X
- Standartlara ilişkin referanslar
- IEC 60079-0 Ed. 7IEC 60079-7 Ed. 5.1
- Montaj tipi
- DIN rayı montajı
