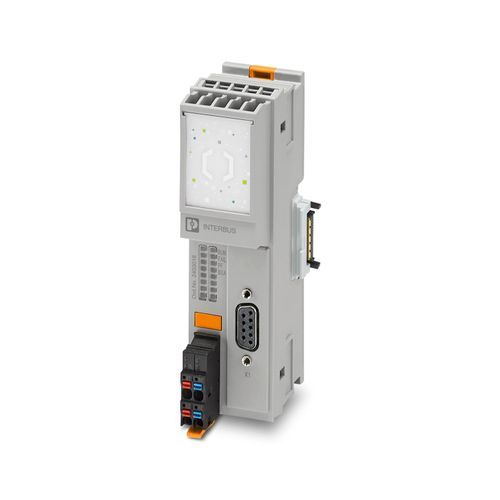

AXC F XT IB - PLC genişleme modülü 2403018
Sola hizalı INTERBUS master, INTERBUS uzak veri yolu bileşenlerinin PLCnext Control serisi uyumlu bir modüler kontrolöre bağlantı için.

Ürün verileri
44 parametreTeknik Özellikler
- Boyutlu çizim
- Genişlik
- 35 mm
- Yükseklik
- 126,1 mm
- Derinlik
- 54 mm
- Boyutlar ile ilgili not
- Bu derinlik TH 35-7.5 DIN ray (EN 60715'e göre) kullanıldığında geçerlidir.
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Renk
- trafik grisi A RAL 7042
- Arabirim adeti
- 1
- Bağlantı yöntemi
- D-SUB-9 dişi konnektör
- İletim fiziği
- Bakır
- İletim uzunluğu
- maks. 400 m
- Desteklenen cihaz sayısı
- maks. 512 (toplamda, bunların 255'ü remote bus cihaz/segmenti içindir)
- Bağlanabilir lokal bus cihazlarının sayısı
- maks. 63 (akım tüketimi izleyin)
- Parametre kanallı cihaz sayısı
- maks. 126
- Desteklenen uzaktan bus dallanmalı branş klemensi sayısı
- maks. 16
- Ürün tipi
- I/O bileşeni
- Ürün gamı
- PLCnext Control Extension
- Tasarım
- modüler
- Teslimat kapsamı
- bus taban modülü ve Axioline F fiş dahil
- Önemli özellikler
- INTERBUS masterMaks. proses verisi genişliği 512 bayt
- Diyagnostik mesajları
- INTERBUS'ta bus hatası varINTERBUS'ta çevresel hata var
- Nominal durum için maksimum güç kaybı
- 2,64 W
- Besleme gerilimi
- 24 V DC
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir)
- Akım çekişi
- maks. 185 mA (IBS OPTOSUB ... FO adaptörlü)tip. 110 mA (IBS OPTOSUB ... FO adaptörsüz)
- Koruma devresi
- Polarite koruma; Polarite koruma diyoduTransient koruma; Bastırıcı diyot
- Bağlantı adı
- Axioline F fiş
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Bağlantı yöntemi
- Push-in bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Kablo soyma uzunluğu
- 8 mm
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C (deniz seviyesinden 2000 m’ye kadar)-25 °C ... 55 °C (Ortalama deniz seviyesinden 2000 m ... 3000 m yükseklikte)
- Koruma sınıfı
- IP20
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m yüksekliğe kadar (55° C'ye kadar çalışma sıcaklığında, maksimum))
- İzin verilen nem (çalışma)
- 5 % ... 95 % (yoğunlaşma yok)
- Koruma sınıfı
- III (IEC 61140, EN 61140, VDE 0140-1)
- Tanımlama
- ISA S71.04.2013 G3 Harsh Group A,DIN EN 60068-2-60:2016-06 Method 4
- Montaj tipi
- DIN rayı montajı
