Sick/Robot kılavuz sistemleri

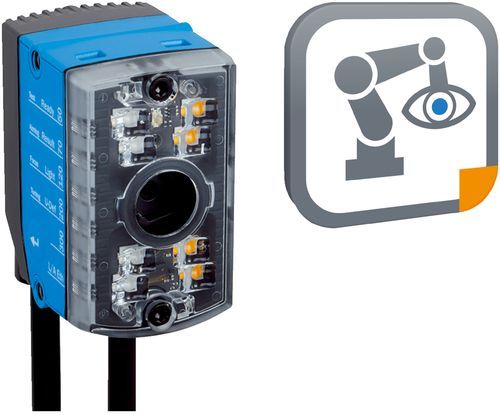

PLOC2D-611-12RB
Robot kılavuz sistemleri | PLOC2D, PLOC2D-611-12RB | Yerleştirme duyarlılığı: ± 0,5 px, ± 0,1° | Sensör çözünürlüğü: 1.280 px x 960 px (1,2 Mpixel) | Kalibrasyon: hayır | Teslimat Kapsamı: Entegre optik ve aydınlatmalı kameraPLOC2D yazılımı | Boyutlar, sistem (U x G x Y): 50 mm x 40,3 mm x 29,6 mm

Ürün verileri
56 parametreTeknik Özellikler
- Sistem özellikleri
- 2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
- Örnek görüş alanı
- Ayrıntılar için görüş alanı diyagramına bakın
- Çalışma aralığı
- 50 mm ... 300 mm
- Işık kaynağı
- Dahili aydınlatma
- LED, Görünebilir kırmızı ışık, 617 nm, ± 15 nm
- Geri bildirim noktası
- LED, Görünebilir yeşil ışık, 525 nm, ± 15 nm
- Hizalama desteği
- Lazer, Görünebilir kırmızı ışık, 630 nm, ± 15 nm
- Dahili aydınlatma
- LED, Görünebilir mavi ışık, 470 nm, ± 15 nm
- Lazer sınıfı
- 1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
- LED sınıfı
- Risk gurubu 1 (düşük risk IEC 62471 (2006-07) / EN 62471 (2008-09))
- Yerleştirme prensibi
- Form karşılaştırma
- Sensör çözünürlüğü
- 1.280 px x 960 px (1,2 Mpixel)
- Lens arabirimi
- Odak uzunluğu
- 12 mm
- Teknoloji
- 2D anlık görüntü, Resim analizi
- Açıklama
- Orta büyüklükte/büyük görüş alanında ve orta/büyük okuma mesafelerinde parçaların orta çözünürlüklü 2D yer tespiti
- Elektrik bağlantısı
1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı)
1 x M12, 4 pin dişi konnektör (Ethernet)
- Besleme Gerilimi
- 12 V ... 24 V, ± 15 %
- Güç tüketimi
- 3,5 W
- Yuva malzemesi
- Basınçlı çinko döküm
- Gövde rengi
- Açık mavi (RAL 5012)
- Ön cam materyali
- PMMA
- Boyutlar, sistem (U x G x Y)
- 50 mm x 40,3 mm x 29,6 mm
- Ağırlık
- 165 g
- Koruma sınıfı
- IP54
- Yerleştirme süresi
- < görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
- Yerleştirme duyarlılığı
- ± 0,5 px, ± 0,1°
- Çıkış verileri
- X, Y (mm), Z (derece) dönme
- Ethernet
- ✔
- Veri aktarma hızı
- 100 Mbit/s
- Protokol
- TCP/IP XML ve CSV (Robot), TCP/IP (Operatör)
PROFINET
EtherNet/IP™
FTP - Elektrik bağlantısı
- M12 dişi konnektör, 4 pin
- Besleme Gerilimi
- ✔
- Elektrik bağlantısı
- Erkek konnektör M12, 17 pinli
- Kullanıcı arayüzü
- Web sunucu
- Veri depolama ve çağırma
- MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
- İşletim ortam sıcaklığı
- 0 °C ... +40 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
- Depo ortam sıcaklığı
- –20 °C ... +70 °C 1)
- Şok yüklenmesi
- EN 60068-2-27:2009-05
- Titreşim yükü
- EN 60068-2-6:2008-02
- Teslimat Kapsamı
Entegre optik ve aydınlatmalı kamera
PLOC2D yazılımı
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- China-RoHS
- ✔
- ECLASS 5.0
- 27381501
- ECLASS 5.1.4
- 27381501
- ECLASS 6.0
- 27381590
- ECLASS 6.2
- 27381590
- ECLASS 7.0
- 27381590
- ECLASS 8.0
- 27381590
- ECLASS 8.1
- 27381590
- ECLASS 9.0
- 27381590
- ECLASS 10.0
- 27381590
- ECLASS 11.0
- 27381591
- ECLASS 12.0
- 27381591
