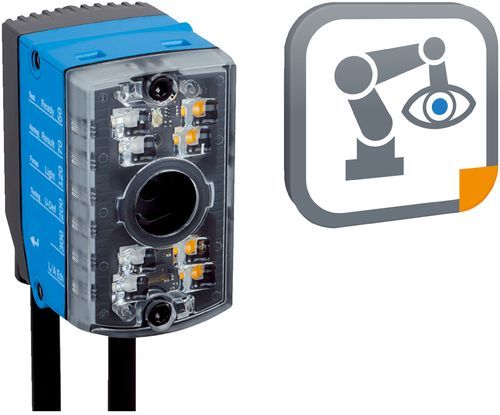

PLOC2D-611-6RB



Robot kılavuz sistemleri | PLOC2D, PLOC2D-611-6RB | Yerleştirme duyarlılığı: ± 0,5 px, ± 0,1° | Sensör çözünürlüğü: 1.280 px x 960 px (1,2 Mpixel) | Kalibrasyon: hayır | Teslimat Kapsamı: Entegre optik ve aydınlatmalı kameraPLOC2D yazılımı | Boyutlar, sistem (U x G x Y): 50 mm x 40,3 mm x 29,6 mm
PLOC2D-611-6RB
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sistem özellikleri
2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
Örnek görüş alanı
Ayrıntılar için görüş alanı diyagramına bakın
Çalışma aralığı
50 mm ... 300 mm
Işık kaynağı
Dahili aydınlatma
LED, Görünebilir kırmızı ışık, 617 nm, ± 15 nm
Geri bildirim noktası
LED, Görünebilir yeşil ışık, 525 nm, ± 15 nm
Hizalama desteği
Lazer, Görünebilir kırmızı ışık, 630 nm, ± 15 nm
Dahili aydınlatma
LED, Görünebilir mavi ışık, 470 nm, ± 15 nm
Lazer sınıfı
1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
LED sınıfı
Risk gurubu 1 (düşük risk IEC 62471 (2006-07) / EN 62471 (2008-09))
Yerleştirme prensibi
Form karşılaştırma
Sensör çözünürlüğü
1.280 px x 960 px (1,2 Mpixel)
Lens arabirimi
Odak uzunluğu
6 mm
Teknoloji
2D anlık görüntü, Resim analizi
Açıklama
Orta büyüklükte/büyük görüş alanında ve orta/büyük okuma mesafelerinde parçaların orta çözünürlüklü 2D yer tespiti
Elektrik bağlantısı

1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı)

1 x M12, 4 pin dişi konnektör (Ethernet)

Besleme Gerilimi
12 V ... 24 V, ± 15 %
Güç tüketimi
3,5 W
Yuva malzemesi
Basınçlı çinko döküm
Gövde rengi
Açık mavi (RAL 5012)
Ön cam materyali
PMMA
Boyutlar, sistem (U x G x Y)
50 mm x 40,3 mm x 29,6 mm
Ağırlık
165 g
Koruma sınıfı
IP54
Yerleştirme süresi
< görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
Yerleştirme duyarlılığı
± 0,5 px, ± 0,1°
Çıkış verileri
X, Y (mm), Z (derece) dönme
Ethernet
✔
Veri aktarma hızı
100 Mbit/s
Protokol
TCP/IP XML ve CSV (Robot), TCP/IP (Operatör)
PROFINET
EtherNet/IP™
FTP
Elektrik bağlantısı
M12 dişi konnektör, 4 pin
Besleme Gerilimi
✔
Elektrik bağlantısı
Erkek konnektör M12, 17 pinli
Kullanıcı arayüzü
Web sunucu
Veri depolama ve çağırma
MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
İşletim ortam sıcaklığı
0 °C ... +40 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
Depo ortam sıcaklığı
–20 °C ... +70 °C 1)
Şok yüklenmesi
EN 60068-2-27:2009-05
Titreşim yükü
EN 60068-2-6:2008-02
Teslimat Kapsamı

Entegre optik ve aydınlatmalı kamera

PLOC2D yazılımı

EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
ECLASS 5.0
27381501
ECLASS 5.1.4
27381501
ECLASS 6.0
27381590
ECLASS 6.2
27381590
ECLASS 7.0
27381590
ECLASS 8.0
27381590
ECLASS 8.1
27381590
ECLASS 9.0
27381590
ECLASS 10.0
27381590
ECLASS 11.0
27381591
ECLASS 12.0
27381591
