Sick/Robot kılavuz sistemleri

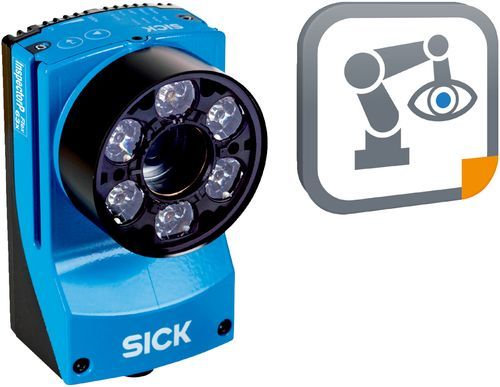

PLOC2D-631S
Robot kılavuz sistemleri | PLOC2D, PLOC2D-631S | Yerleştirme duyarlılığı: ± 0,5 px, ± 0,1° | Sensör çözünürlüğü: 1.280 px x 1.024 px (1,3 Mpixel) | Optik format: 1/1,8" | Kalibrasyon: hayır | Teslimat Kapsamı: S-Mount’lu kameraPLOC2D yazılımıTeslimat kapsamına dahil olmayanlar: Optik ve aydınlatma | Boyutlar, sistem (U x G x Y): 108 mm x 63 mm x 46 mm (Lenssiz ve optik koruyucu kapaksız, sadece gövde)

Ürün verileri
49 parametreTeknik Özellikler
- Sistem özellikleri
- 2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
- Işık kaynağı
- Aydınlatma LED’leri: – (Aksesuar olarak ayrı sipariş edilir)
- Lazer sınıfı
- 1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
- Yerleştirme prensibi
- Form karşılaştırma
- Sensör çözünürlüğü
- 1.280 px x 1.024 px (1,3 Mpixel)
- Lens arabirimi
- S montajlı
- Optik format
- 1/1,8"
- Teknoloji
- 2D anlık görüntü, Resim analizi
- Açıklama
- Küçük görüş alanı ve düşük okuma mesafelerinde parçaların standart çözünürlüklü 2D yer tespiti
- Elektrik bağlantısı
1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı)
1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor)
2 x M12, 8 pin dişi konnektör (Gigabit Ethernet, sadece bir bağlantı kullanılır)
1 x M12, 4 pin erkek konnektör (harici aydınlatma)
- Besleme Gerilimi
- 12 V ... 24 V, ± 20 %
- Güç tüketimi
- 10 W, ± 20 %
- Yuva malzemesi
- Alüminyum döküm
- Gövde rengi
- Açık mavi (RAL 5012)
- Boyutlar, sistem (U x G x Y)
- 108 mm x 63 mm x 46 mm (Lenssiz ve optik koruyucu kapaksız, sadece gövde)
- Ağırlık
- 430 g
- Koruma sınıfı
- IP65 1)
- Yerleştirme süresi
- < görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
- Yerleştirme duyarlılığı
- ± 0,5 px, ± 0,1°
- Çıkış verileri
- X, Y (mm), Z (derece) dönme
- Ethernet
- ✔
- Veri aktarma hızı
- 100 Mbit/s
- Protokol
- TCP/IP XML ve CSV (Robot), TCP/IP (Operatör)
PROFINET
EtherNet/IP™
FTP - Elektrik bağlantısı
- Erkek konnektör, M12, 8 pin, X kodlamalı
- Besleme Gerilimi
- ✔
- Elektrik bağlantısı
- M12, 4 kutuplu, A kodlu
- Kullanıcı arayüzü
- Web sunucu
- Veri depolama ve çağırma
- MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
- İşletim ortam sıcaklığı
- 0 °C ... +50 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
- Depo ortam sıcaklığı
- –20 °C ... +70 °C 1)
- Şok yüklenmesi
- EN 60068-2-27:2009-05
- Titreşim yükü
- EN 60068-2-6:2008-02
- Teslimat Kapsamı
S-Mount’lu kamera
PLOC2D yazılımı
Teslimat kapsamına dahil olmayanlar: Optik ve aydınlatma
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- China-RoHS
- ✔
- ECLASS 5.0
- 27381501
- ECLASS 5.1.4
- 27381501
- ECLASS 6.0
- 27381590
- ECLASS 6.2
- 27381590
- ECLASS 7.0
- 27381590
- ECLASS 8.0
- 27381590
- ECLASS 8.1
- 27381590
- ECLASS 9.0
- 27381590
- ECLASS 10.0
- 27381590
- ECLASS 11.0
- 27381591
- ECLASS 12.0
- 27381591
