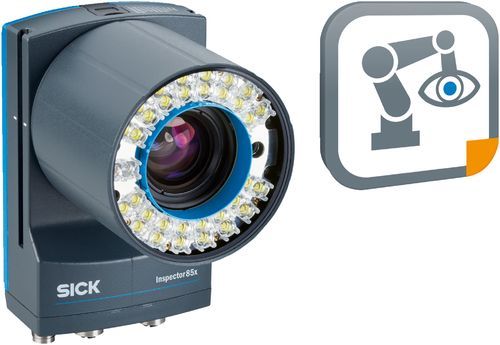

PLOC2D-8512



Robot kılavuz sistemleri | PLOC2D, PLOC2D-8512 | Yerleştirme duyarlılığı: ± 0,5 px, ± 0,1° | Sensör çözünürlüğü: 4.096 px x 3.008 px (12 Mpixel) | Kalibrasyon: hayır | Teslimat Kapsamı: PLOC2D yazılım uygulaması yüklü kamera muhafazası | Boyutlar, sistem (U x G x Y): 90 mm x 46 mm x 143 mm
PLOC2D-8512
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün adı
PLOC2D-FLEX0025
Sistem özellikleri
2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
Örnek görüş alanı
Ayrıntılar için görüş alanı diyagramına bakın
Işık kaynağı
Aksesuar olarak ayrı sipariş edilir
Yerleştirme prensibi
Form karşılaştırma
Sensör çözünürlüğü
4.096 px x 3.008 px (12 Mpixel)
Lens arabirimi
C-Mount
Teknoloji
2D anlık görüntü, Resim analizi
Açıklama
Orta/uzun okuma mesafelerinde geniş görüş alanlarında küçük parçaların çok yüksek çözünürlüklü 2D lokalizasyonu
Elektrik bağlantısı

1 x M12, 17 pin erkek konnektör, A kodlamalı (Power I/O)

1 x M12, 5 pin dişi konnektör (harici aydınlatma)

1 x M12, 8 pinli dişi konnektör, X kodlamalı (Gigabit-Ethernet)

2 x M12, 4 pin dişi konnektör, D kodlamalı (alan busu Ethernet)

Besleme Gerilimi
24 V DC, ± 20 %
Güç tüketimi
24 W
Yuva malzemesi
Alüminyum döküm
Boyutlar, sistem (U x G x Y)
90 mm x 46 mm x 143 mm
Ağırlık
640 g, lens hariç
Koruma sınıfı
IP65
Yerleştirme süresi
< görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
Yerleştirme duyarlılığı
± 0,5 px, ± 0,1°
Çıkış verileri
X, Y (mm), Z (derece) dönme
Ethernet
✔
Veri aktarma hızı
100 Mbit/s
Protokol
TCP/IP XML ve CSV (Robot), TCP/IP (Operatör)
Elektrik bağlantısı
M12 dişi konnektör, 8 pimli X kodlu
Besleme Gerilimi
✔
Elektrik bağlantısı
Erkek konnektör M12, 17 pinli
Kullanıcı arayüzü
Web sunucu
Veri depolama ve çağırma
MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
İşletim ortam sıcaklığı
0 °C ... +50 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
Depo ortam sıcaklığı
–20 °C ... +70 °C 1)
Şok yüklenmesi
EN 60068-2-6:2007, EN 60068-2-64:2019
Titreşim yükü
EN 60068-2-6:2008-02
Teslimat Kapsamı
PLOC2D yazılım uygulaması yüklü kamera muhafazası
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
ECLASS 5.0
27381501
ECLASS 5.1.4
27381501
ECLASS 6.0
27381590
ECLASS 6.2
27381590
ECLASS 7.0
27381590
ECLASS 8.0
27381590
ECLASS 8.1
27381590
ECLASS 9.0
27381590
ECLASS 10.0
27381590
ECLASS 11.0
27381591
ECLASS 12.0
27381591
