Festo/DMSP-10-80N-RM-CM

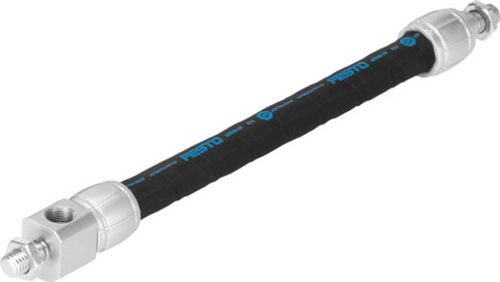

Pnömatik Kas DMSP-10-80N-RM-CM 8114536

Pnömatik Kas DMSP-10-80N-RM-CM 8114536
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
10
Maks. daralmada çap genişlemesi
24 mm
Strok
0 mm ... 2250 mm
Maks. kasılma
nominal uzunluğun % 25'i
Maks. ön gerdirme
Nominal uzunluğun %3'ü
Nominal uzunluk
80 mm
Tekrarlama hassasiyeti kas
<= nominal uzunluğun %1'i, döngüsel olarak
İzin verilen paralellik toleransı
400 mm nominal uzunluğa kadar ±% 0,5
İzin verilen açı toleransı
≤1 drc
Montaj konumu
herhangi bir
Tasarım
Kasılma membranı
Sembol
00991121
Çalışma basıncı
0 MPa ... 0.8 MPa
Çalışma basıncı
0 bar ... 8 bar
Çalışma şekli
tek etkili çeken
Ruhsat
TÜV
İşletim ortamı
ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-5 °C ... 60 °C
Serbest asılı maksimum ek yük
30 kg
Maks. çalışma basıncında pnömatik kas teorik kuvveti
630 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet
480 N
Pnömatik bağlantı
G1/8
Malzeme hakkında not
RoHS uyumlu
Flanş malzemesi
Dövme alüminyum alaşım renksiz eloksallı
Kovan malzemesi
Dövme alüminyum alaşım renksiz eloksallı
Diyafram malzemesi
AR Kloropren kauçuk
Somun malzemesi
Çelik galvanize

Aksesuarlar

Çatal mafsal 3111
Çatal mafsal 3111

SG-M8

Kaplin parçası 36124
Kaplin parçası 36124

KSZ-M8

Küresel mafsal 9255
Küresel mafsal 9255

SGS-M8

Çabuk Egzost Valfi 9685
Çabuk Egzost Valfi 9685

SE-1/8-B

Çabuk Egzost Valfi 4616
Çabuk Egzost Valfi 4616

SEU-1/8
