Festo/DMSP-20-100N-RM-CM

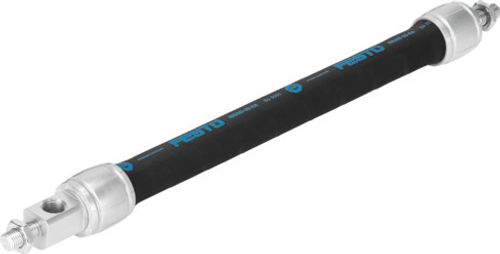

Pnömatik Kas DMSP-20-100N-RM-CM 8114534

Pnömatik Kas DMSP-20-100N-RM-CM 8114534
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
20
Maks. daralmada çap genişlemesi
40 mm
Strok
0 mm ... 2250 mm
Maks. kasılma
nominal uzunluğun % 25'i
Maks. ön gerdirme
Nominal uzunluğun % 4'ü
Nominal uzunluk
100 mm
Tekrarlama hassasiyeti kas
<= nominal uzunluğun %1'i, döngüsel olarak
İzin verilen paralellik toleransı
400 mm nominal uzunluğa kadar ±% 0,5
İzin verilen açı toleransı
≤1 drc
Montaj konumu
herhangi bir
Tasarım
Kasılma membranı
Sembol
00991121
Çalışma basıncı
0 MPa ... 0.6 MPa
Çalışma basıncı
0 bar ... 6 bar
Çalışma şekli
tek etkili çeken
Ruhsat
TÜV
İşletim ortamı
ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-5 °C ... 60 °C
Serbest asılı maksimum ek yük
80 kg
Maks. çalışma basıncında pnömatik kas teorik kuvveti
1500 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet
1500 N
Pnömatik bağlantı
G1/4
Malzeme hakkında not
RoHS uyumlu
Flanş malzemesi
Dövme alüminyum alaşım renksiz eloksallı
Kovan malzemesi
Dövme alüminyum alaşım renksiz eloksallı
Diyafram malzemesi
AR Kloropren kauçuk
Somun malzemesi
Çelik galvanize

Aksesuarlar

Kaplin parçası 36125
Kaplin parçası 36125

KSZ-M10X1,25

Kaplin parçası 32963
Kaplin parçası 32963

KSG-M10X1,25

Çatal mafsal 6144
Çatal mafsal 6144

SG-M10X1,25

Altıgen somun 189005
Altıgen somun 189005

MSK-M10X1,25

Küresel mafsal 9261
Küresel mafsal 9261

SGS-M10X1,25

Çabuk Egzost Valfi 6753
Çabuk Egzost Valfi 6753

SEU-1/4

Çabuk Egzost Valfi 9686
Çabuk Egzost Valfi 9686

SE-1/4-B
