Festo/DMSP-40-120N-RM-CM

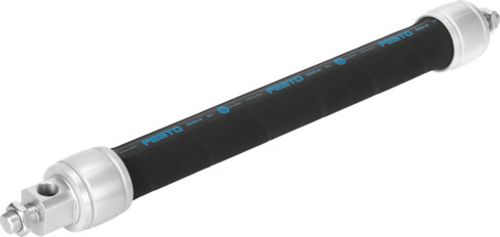

Pnömatik Kas DMSP-40-120N-RM-CM 8114530

Ürün verileri
30 parametreTeknik Özellikler
- Boyut
- 40
- Maks. daralmada çap genişlemesi
- 80 mm
- Strok
- 0 mm ... 2250 mm
- Maks. kasılma
- nominal uzunluğun % 25'i
- Maks. ön gerdirme
- nominal uzunluğun %5'i
- Nominal uzunluk
- 120 mm
- Tekrarlama hassasiyeti kas
- <= nominal uzunluğun %1'i, döngüsel olarak
- İzin verilen paralellik toleransı
- 400 mm nominal uzunluğa kadar ±% 0,5
- İzin verilen açı toleransı
- ≤1 drc
- Montaj konumu
- herhangi bir
- Tasarım
- Kasılma membranı
- Sembol
- 00991121
- Çalışma basıncı
- 0 MPa ... 0.6 MPa
- Çalışma basıncı
- 0 bar ... 6 bar
- Çalışma şekli
- tek etkili çeken
- Ruhsat
- TÜV
- İşletim ortamı
- ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364 Zone III
- Ortam sıcaklığı
- -5 °C ... 60 °C
- Serbest asılı maksimum ek yük
- 250 kg
- Maks. çalışma basıncında pnömatik kas teorik kuvveti
- 6000 N
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet
- 6000 N
- Pnömatik bağlantı
- G3/8
- Malzeme hakkında not
- RoHS uyumlu
- Flanş malzemesi
- Dövme alüminyum alaşım renksiz eloksallı
- Kovan malzemesi
- Dövme alüminyum alaşım renksiz eloksallı
- Diyafram malzemesi
- AR Kloropren kauçuk
- Somun malzemesi
- Çelik galvanize
Aksesuarlar

Kaplin parçası 36127
KSZ-M16X1,5

Kaplin parçası 32965
KSG-M16X1,5

Çatal mafsal 6146
SG-M16X1,5

Küresel mafsal 9263
SGS-M16X1,5

Altıgen somun 189007
MSK-M16X1,5

Çabuk Egzost Valfi 6755
SEU-3/8

Çabuk Egzost Valfi 9687
SE-3/8-B

T-Bağlantı Parçası 8030257
NPFC-T-G38-2R38-FMM

Uzatma 8030300
NPFC-E1-2G38-FM

T-Bağlantı Parçası 8030248
NPFC-T-2G38-R38-FMF

Çift nipel 8030275
NPFC-D-2G38-M

Çift nipel 8069214
NPFC-D-2G38-M-P50

Çift nipel 8142588
NPFC-DS-G38-G38-M

Redüksiyon 8030317
NPFC-R-G38-G14-FM

Redüksiyon 8030316
NPFC-R-G38-G18-FM

Redüksiyon 8069231
NPFC-R-G38-G14-MF-P50

Redüksiyon 8030309
NPFC-R-G38-G18-MF

Redüksiyon 8030310
NPFC-R-G38-G14-MF

Redüksiyon 8142595
NPFC-RS-G38-G18-MF

Çift nipel 8142586
NPFC-DS-G14-G38-M

Redüksiyon 8142596
NPFC-RS-G38-G14-MF
