Festo/VUWS-LT20-T32U-M-G18

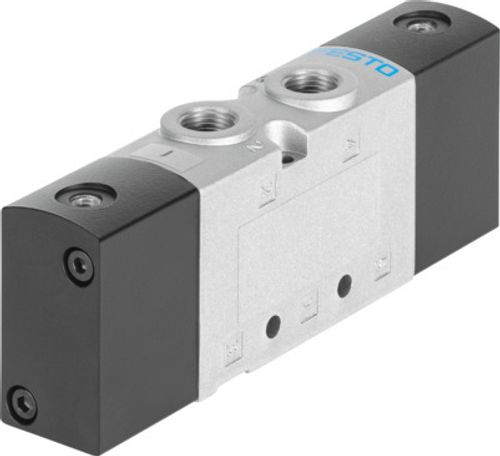

Pnömatik Valf|Hava tetiklemeli valf VUWS-LT20-T32U-M-G18 577530

Pnömatik Valf|Hava tetiklemeli valf VUWS-LT20-T32U-M-G18 577530
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
2x3/2 açık tek bobinli
Çalıştırma türü
pnömatik
Valf boyutu
21 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
600 l/dak
Pnömatik çalışma bağlantısı
G1/8
Çalışma basıncı
-0.09 MPa ... 1 MPa
Çalışma basıncı
-0.9 bar ... 10 bar
Tasarım
Plaka yuvası
Geri alma türü
mekanik yay
Ruhsat
c UL us - Tanınan (OL)
Nominal genişlik
5.2 mm
Hava tahliye fonksiyonu
kısılabilir
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Manuel kumanda
yok
Kontrol türü
doğrudan
Pilot hava beslemesi
dahili
Akış yönü
tersine çevrilemez
Sembol
00995851
Örtüşme
negatif kapsama
Kontrol basıncı
0.15 MPa ... 1 MPa
Kontrol basıncı
1.5 bar ... 10 bar
Kapama anahtarlama süresi
18 ms
Açma anahtarlama süresi
6 ms
Patlamaya karşı koruma
Sertifikadaki notu dikkate alın Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 6
Akışkan sıcaklığı
-10 °C ... 60 °C
Kontrol ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı
-5 °C ... 60 °C
Ürün ağırlığı
191 g
Montaj türü
isteğe bağlı olarak: Terminal şeridina geçiş deliği ile
Havalandırma açıklığı bağlantı
toplanmadı
Kontrol havası bağlantısı 10
M5
Pnömatik bağlantı 1
G1/8
Pnömatik bağlantı 2
G1/8
Pnömatik bağlantı 3
G1/8
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
HNBR NBR TPE-U(PU)
Gövde malzemesi
Alüminyum pres döküm boyalı
Vida malzemesi
Çelik, galvanize

Aksesuarlar

Ayak bağlantısı 576412
Ayak bağlantısı 576412

VAME-B10-20-A

Duvar montajı 576413
Duvar montajı 576413

VAME-B10-20-W

Hortum 197378
Hortum 197378

PUN-H-8X1,25-NT

Hortum 197385
Hortum 197385

PUN-H-8X1,25-BL

Hortum 197392
Hortum 197392

PUN-H-8X1,25-SW

Hortum 8048691
Hortum 8048691

PUN-H-8X1,25-TBL

L-Uzun-Çabuk Bağlantı Rakoru 186130
L-Uzun-Çabuk Bağlantı Rakoru 186130

QSLL-G1/8-8
