Festo/SMAT-8M-U-E-2,5-OE

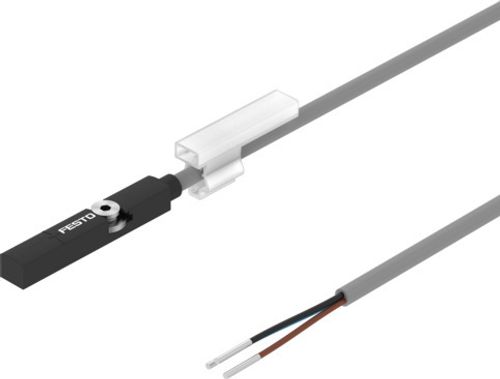

Pozisyon transmitteri SMAT-8M-U-E-2,5-OE 8200152

Pozisyon transmitteri SMAT-8M-U-E-2,5-OE 8200152
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
T oluğu için
Sembol
00997502
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş
UL E232949
Malzeme hakkında not
RoHS uyumlu halojensiz
Uygulama notu
https://www.festo.com/Drive-Sensor-Overview
Ölçme büyüklüğü
Pozisyon
Ölçüm prensibi
manyetik yankı
Algılama aralığı
≤52000 µm
Ortam sıcaklığı
-40 °C ... 80 °C
Örnekleme aralığı tipik
2 ms
Maks. hareket hızı
3 m/sn
Çözünme yol
≤0.02 mm
Tekrarlama hassasiyeti
0.2 mm
Analog çıkış
0 - 10 V
Doğrusallık hatası tipi
±1 mm
Kısa devre dayanımı
evet
Aşırı yük dayanımı
mevcut
Çıkış sinyali
analog
Çalışma gerilimi aralığı DC
15 V ... 30 V
Artakalan dalgalanma
% 10
Boşta çalışma akımı
<12 mA
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Kablo
Elektrik bağlantısı 1, bağlantı teknolojisi
açık uç
Elektrik bağlantısı 1, kutup/damar sayısı
3
Çıkış yönü bağlantı
uzunlamasına
Test koşulları hat
Eğilme yorulma mukavemeti: Festo standardına göre Burulma mukavemeti:> 300.000 döngü, ±270°/0,1 m Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm
Kablo uzunluğu
2.5 m
Kablo özelliği
Enerji zincirleri için uygun/robotlar için uygun
Kablo kılıfının rengi
gri
Kablo kılıfı malzemesi
TPE-U(PUR)
Montaj türü
vidalanarak sabitlenmiş Yukarıdan oluğa yerleştirilebilir
Montaj konumu
herhangi bir
Ürün ağırlığı
14.6 g
Gövde malzemesi
PA takviyeli yüksek alaşımlı paslanmaz çelik
Durum göstergesi
Kırmızı, yeşil LED
Esnek kablo döşemede ortam sıcaklığı
-20 °C ... 70 °C
Koruma türü
IP65 IP68
LABS uygunluğu
VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 4

Aksesuarlar

Konum işaretleyicisi|Konumlandırıcı|Konumlandırma elemanı 547941
Konum işaretleyicisi|Konumlandırıcı|Konumlandırma elemanı 547941

SMM-8
