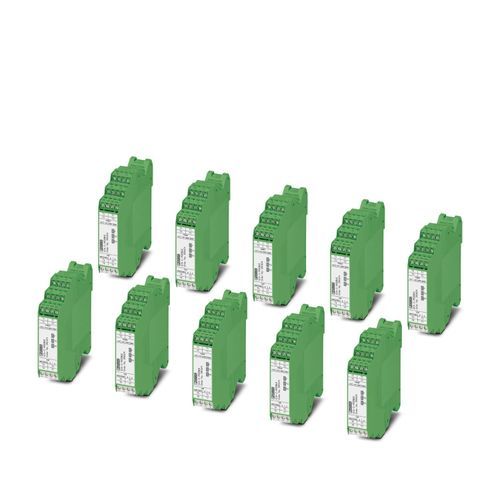

SCK-C-MODBUS-10PCS - PV string izleme modülü 1084335



8 x SCK ölçme modülü için SCK iletişim modülü, RS-485 Modbus/RTU çıkışı
SCK-C-MODBUS-10PCS - PV string izleme modülü 1084335
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Gateway'ler/proxy'ler
Ürün gamı
SOLARCHECK
Kirlilik sınıfı
2
Nominal durum için maksimum güç kaybı
0,65 W
Koruma devresi
Aşırı gerilim koruması; 33 V bastırıcı diyot
Nominal besleme gerilimi
24 V DC -10 % ... +25 %
Besleme gerilim aralığı
21,6 V DC ... 30 V DC
Maks. akım tüketimi
800 mA
Akım tüketimi
22 mA (tipik olarak)45 mA (maksimum)
Güç tüketimi
580 mW (24 V DC)
Bağlantı yöntemi
Vidalı bağlantı
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 12
Sıkma torku
0,5 Nm ... 0,6 Nm
Seri iletim hızı
9.6/14.4/19.2/38.4 kbps
Bağlantı yöntemi
Vidalı klemens
Bağlantı sistemi
2, 3-telli
İletim uzunluğu
≤ 1200 m
Sonlandırma direnci
180 Ω (Teslimat kapsamına dahil değildir)
Desteklenen protokoller
Modbus/RTUÖzel
Genişlik
22,5 mm
Yükseklik
102 mm
Derinlik
106 mm
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-20 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rakım
≤ 2000 m
İzin verilen nem (çalışma)
≤ 95 % (yoğunlaşma yok)
Sertifika
CE uyumlu
Tanımlama
1741 Recognized508 Listed
Elektromanyetik uyum
EMC yönetmeliği ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)
Alçak Gerilim Yönetmeliğine uygun
Parazite dayanıklılık
EN 61000-6-2
Not
Girişim maruz kalınması durumunda, minimal sapmalar olabilir.
Yayılan parazit
EN 61000-6-4
Standartlar/yönetmelikler
EN 61010-1EN 61010-2-30
Montaj tipi
DIN rayı: 35 mmDIN rayı montajı
Montaj açıklaması
Yatay veya dikey
Montaj pozisyonu
herhangibir
