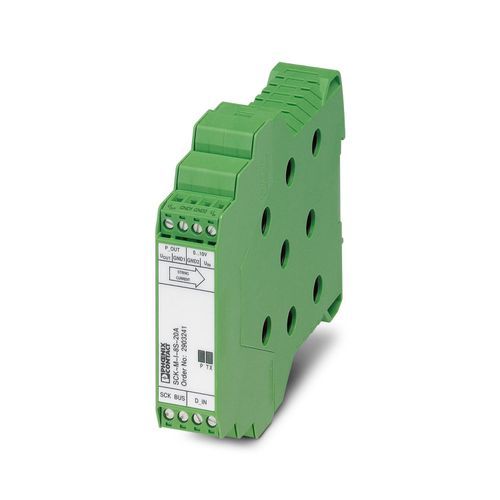

SCK-M-I-8S-20A - PV string izleme modülü 2903241
Fotovoltaik sistemlerin izlenmesi için SCK ölçüm modülü, 8 x akım ölçümü, 20 A'e kadar, 1 x dijital giriş, gerilim ölçü modülü için arayüz

Ürün verileri
44 parametreTeknik Özellikler
- Ürün tipi
- Akım transdüseri
- Ürün gamı
- SOLARCHECK
- Kirlilik sınıfı
- 2
- Nominal durum için maksimum güç kaybı
- 1,15 W
- Koruma devresi
- Aşırı gerilim koruması; 33 V bastırıcı diyot
- Besleme gerilim aralığı
- SOLARCHECK haberleşme modülü üzerinden
- Akım tüketimi
- 43 mA (tipik olarak)50 mA (maksimum)
- Giriş tanımlaması
- Dijital giriş
- Mevcut giriş kaynakları
- Anahtarlama kontakları
- Kablo uzunluğu
- ≤ 30 m
- Giriş tanımlaması
- Analog giriş
- Gerilim giriş sinyali
- 0 V ... 10 V
- Giriş sayısı
- 8
- Giriş akım aralığı
- 0 A DC ... 20 A DC (UL: 0 A DC...25 A DC)
- Ters akım algılama
- -1 A DC ... 0 mA
- LSB: Akım
- 20 mA
- Aşırı yük kapasitesi
- 5 x IN
- Sıcaklık katsayısı, tipik
- 0,02 %/K (TK20)
- İletim hatası maks.
- ± 1 % (Ölçüm aralığı son değerinden)
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- İletim uzunluğu
- ≤ 300 m (0,14 mm²)≤ 500 m (1,5 mm²)
- Desteklenen protokoller
- Özel
- Genişlik
- 22,5 mm
- Yükseklik
- 102 mm
- Derinlik
- 128,5 mm
- Çap
- 9,5 mm
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 2000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- 508 Listed1741 Recognized
- Elektromanyetik uyum
- EMC yönetmeliği ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- Alçak Gerilim Yönetmeliğine uygun
- Parazite dayanıklılık
- EN 61000-6-2
- Not
- Girişim maruz kalınması durumunda, minimal sapmalar olabilir.
- Yayılan parazit
- EN 61000-6-4
- Standartlar/yönetmelikler
- EN 61010-1EN 61010-2-30
- Montaj tipi
- DIN rayı: 35 mmDIN rayı montajı
