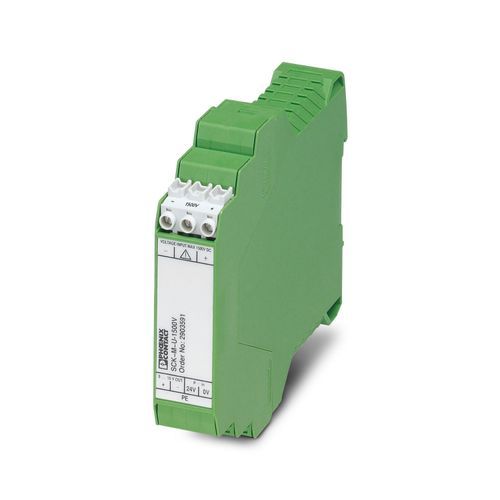

SCK-M-U-1500V - PV string izleme modülü 2903591
Fotovoltaik sistemlerin izlenmesi için SCK ölçüm modülü, 1500 V DC'ye kadar 1 x gerilim ölçümü, 1 x analog çıkış (2 ... 10 V)

Ürün verileri
40 parametreTeknik Özellikler
- Ürün tipi
- Gerilim transdüseri
- Ürün gamı
- SOLARCHECK
- Kirlilik sınıfı
- 2
- Koruma devresi
- Aşırı gerilim koruması; 33 V bastırıcı diyot
- Nominal besleme gerilimi
- 24 V DC -10 % ... +25 % (veya SSCK-M-I-8S-20A üzerinden)
- Besleme gerilim aralığı
- 21,6 V DC ... 30 V DC
- Akım tüketimi
- 8 mA (tipik olarak)65 mA (maksimum)
- Giriş sayısı
- 1
- Giriş gerilim aralığı
- 0 V DC ... 1500 V DC (CAT III)0 V DC ... 1000 V DC (UL)
- Gerilim girişinin giriş direnci
- 2x 20 MΩ
- Bağlantı yöntemi
- Vidalı bağlantı
- Darbe şekli
- DC gerilim
- Sıcaklık katsayısı, tipik
- < 0,01 %/K
- İletim hatası maks.
- ± 1 % (ilave ayar sonrası (100 - 1,500 V DC için geçerli))
- Gerilim çıkış sinyali
- 2 V DC ... 10 V DC
- Yük
- 10 kΩ
- Kablo tipi
- Bükümlü, ekranlı
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Genişlik
- 22,5 mm
- Yükseklik
- 102 mm
- Derinlik
- 128,5 mm
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 2000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- 508 Listed1741 Recognized
- Elektromanyetik uyum
- EMC yönetmeliği ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- Alçak Gerilim Yönetmeliğine uygun
- Parazite dayanıklılık
- EN 61000-6-2
- Not
- Girişim maruz kalınması durumunda, minimal sapmalar olabilir.
- Yayılan parazit
- EN 61000-6-4
- Standartlar/yönetmelikler
- EN 61010-1EN 61010-2-30
- Montaj tipi
- DIN rayı: 35 mmDIN rayı montajı
