Festo/DHRC-6-A

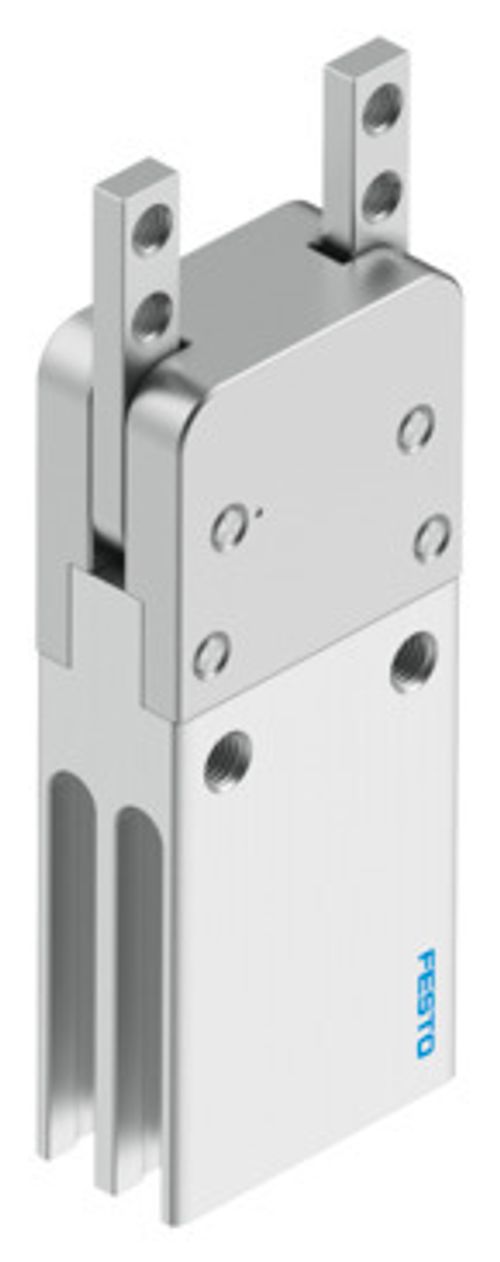

Radyal tutucu DHRC-6-A 8125285

Radyal tutucu DHRC-6-A 8125285
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
6
Maks. değişim doğruluğu
≤0.2 mm
Maks. açılma açısı
180 drc
Tutucu tekrarlama hassasiyeti
≤0.1 mm
Tutma çenesi sayısı
2
Tahrik türü
pnömatik
Montaj konumu
herhangi bir
Çalışma şekli
çift etkili
Tutucu işlevi
Radyal
Tutma kuvveti güvencesi
hariç
Tasarım
Yanal bağlantı yönü zorunlu hareket dizesi
Konum algılama
yaklaşım sensörü için
Sembol
00991894
Çalışma basıncı
0.25 MPa ... 0.8 MPa
Çalışma basıncı
2.5 bar ... 8 bar
Çalışma basıncı
36.25 psi ... 116 psi
Maks. çalışma frekansı tutucusu
≤3 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
10 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
19 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364-B2-L
Ortam sıcaklığı
-10 °C ... 60 °C
0,6 MPa (6 bar, 87 psi)'da toplam tutma torku, açma
6.7 Ncm
0,6 MPa'da (6 bar, 87 psi) kapatma toplam tutma torku
4.8 Ncm
Kütle atalet momenti
0.01 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik
12 N
Tutma çenesindeki maks. moment Mx statik
0.3 Nm
Tutma çenesindeki maks. moment My statik
0.3 Nm
Tutma çenesindeki maks. moment Mz statik
0.3 Nm
Ürün ağırlığı
24.5 g
Montaj türü
isteğe bağlı olarak: Geçiş deliği aracılığıyla direkt sabitleme Dişli üzerinden direkt sabitleme
Pnömatik bağlantı
M3
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Dövme alüminyum alaşım, anodize
Gövde malzemesi
Dövme alüminyum alaşım, anodize
Tutma çenelerii malzemesi
yüksek alaşımlı çelik

Aksesuarlar

Yaklaşım sensörü|Silindir Sensörü 8065029
Yaklaşım sensörü|Silindir Sensörü 8065029

SMT-10G-NS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551375
Yaklaşım sensörü|Silindir Sensörü 551375

SMT-10M-PS-24V-E-0,3-L-M8D

Yaklaşım sensörü|Silindir Sensörü 551377
Yaklaşım sensörü|Silindir Sensörü 551377

SMT-10M-NS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 551379
Yaklaşım sensörü|Silindir Sensörü 551379

SMT-10M-NS-24V-E-0,3-L-M8D

Yaklaşım sensörü|Silindir Sensörü 551382
Yaklaşım sensörü|Silindir Sensörü 551382

SMT-10M-ZS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 547863
Yaklaşım sensörü|Silindir Sensörü 547863

SMT-10G-PS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551378
Yaklaşım sensörü|Silindir Sensörü 551378

SMT-10M-NS-24V-E-2,5-Q-OE

Yaklaşım sensörü|Silindir Sensörü 547862
Yaklaşım sensörü|Silindir Sensörü 547862

SMT-10G-PS-24V-E-2,5Q-OE

Yaklaşım sensörü|Silindir Sensörü 8152201
Yaklaşım sensörü|Silindir Sensörü 8152201

SMT-10M-PS-24V-E-0,3-L-M12

Yaklaşım sensörü|Silindir Sensörü 8065030
Yaklaşım sensörü|Silindir Sensörü 8065030

SMT-10G-NS-24V-E-2,5Q-OE

Yaklaşım sensörü|Silindir Sensörü 551383
Yaklaşım sensörü|Silindir Sensörü 551383

SMT-10M-ZS-24V-E-2,5-Q-OE

Yaklaşım sensörü|Silindir Sensörü 551376
Yaklaşım sensörü|Silindir Sensörü 551376

SMT-10M-PS-24V-E-0,3-Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551372
Yaklaşım sensörü|Silindir Sensörü 551372

SMT-10M

Yaklaşım sensörü|Silindir Sensörü 551380
Yaklaşım sensörü|Silindir Sensörü 551380

SMT-10M-NS-24V-E-0,3-Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551373
Yaklaşım sensörü|Silindir Sensörü 551373

SMT-10M-PS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 551374
Yaklaşım sensörü|Silindir Sensörü 551374

SMT-10M-PS-24V-E-2,5-Q-OE

Tek yönlü akış kontrol valfleri 175041
Tek yönlü akış kontrol valfleri 175041

GRLA-M3-QS-3

Kısma valfi 175042
Kısma valfi 175042

GRLO-M3-QS-3

Tek yönlü akış kontrol valfleri 175038
Tek yönlü akış kontrol valfleri 175038

GRLA-M3

Kısma valfi 175039
Kısma valfi 175039

GRLO-M3

Geçmeli nipel vidalı bağlantı 15871
Geçmeli nipel vidalı bağlantı 15871

CN-M3-PK-2

Geçmeli nipel vidalı bağlantı 15872
Geçmeli nipel vidalı bağlantı 15872

CN-M3-PK-3

Çabuk Bağlantı Rakoru 153314
Çabuk Bağlantı Rakoru 153314

QSM-M3-4-I

L-Çabuk Bağlantı Rakoru 153330
L-Çabuk Bağlantı Rakoru 153330

QSML-M3-3

Çabuk Bağlantı Rakoru 133002
Çabuk Bağlantı Rakoru 133002

QSM-M3-4-I-R

Çabuk Bağlantı Rakoru 130776
Çabuk Bağlantı Rakoru 130776

QSM-M3-4-100

Çabuk Bağlantı Rakoru 132915
Çabuk Bağlantı Rakoru 132915

QSM-M3-4-I-R-100

L-Çabuk Bağlantı Rakoru 130768
L-Çabuk Bağlantı Rakoru 130768

QSML-M3-3-100

L-Çabuk Bağlantı Rakoru 153332
L-Çabuk Bağlantı Rakoru 153332

QSML-M3-4

L-Çabuk Bağlantı Rakoru 130769
L-Çabuk Bağlantı Rakoru 130769

QSML-M3-4-100

Çabuk Bağlantı Rakoru 153301
Çabuk Bağlantı Rakoru 153301

QSM-M3-3

Çabuk Bağlantı Rakoru 132914
Çabuk Bağlantı Rakoru 132914

QSM-M3-3-I-R-100

Çabuk Bağlantı Rakoru 130775
Çabuk Bağlantı Rakoru 130775

QSM-M3-3-100

Çabuk Bağlantı Rakoru 153312
Çabuk Bağlantı Rakoru 153312

QSM-M3-3-I

L-Uzun-Çabuk Bağlantı Rakoru 153337
L-Uzun-Çabuk Bağlantı Rakoru 153337

QSMLL-M3-3

Çabuk Bağlantı Rakoru 153303
Çabuk Bağlantı Rakoru 153303

QSM-M3-4

L-Uzun-Çabuk Bağlantı Rakoru 133011
L-Uzun-Çabuk Bağlantı Rakoru 133011

QSMLL-M3-3-100
