Festo/DHRS-16-A-NC

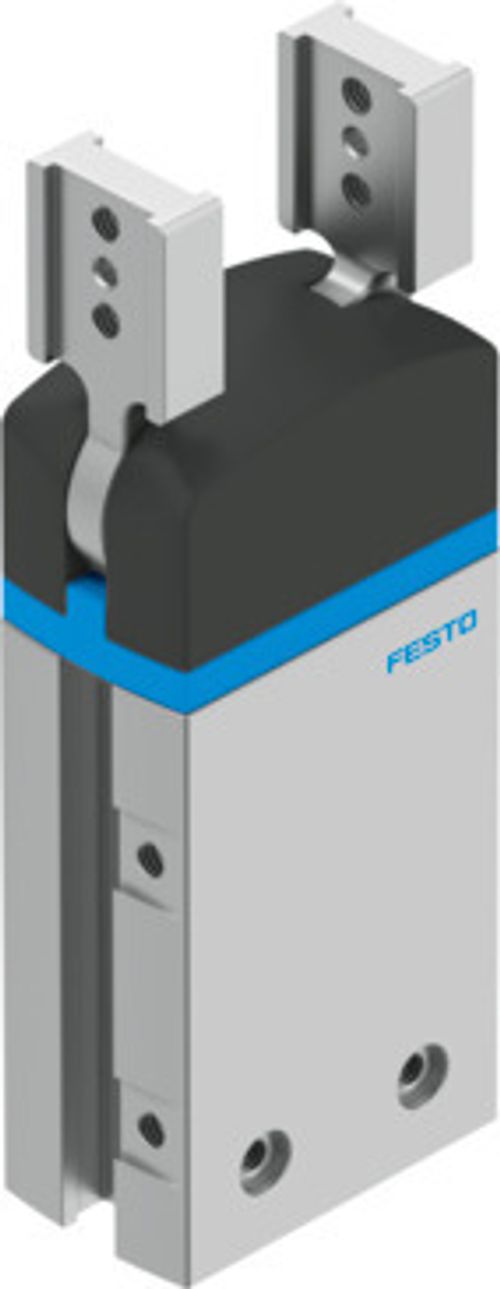

Radyal tutucu DHRS-16-A-NC 1310161

Radyal tutucu DHRS-16-A-NC 1310161
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
16
Maks. değişim doğruluğu
≤0.2 mm
Maks. açılma açısı
180 drc
Dönme simetrisi
≤0.2 mm
Tutucu tekrarlama hassasiyeti
≤0.1 mm
Tutma çenesi sayısı
2
Montaj konumu
herhangi bir
Çalışma şekli
çift etkili
Tutucu işlevi
Radyal
Tutma kuvveti güvencesi
kapanma sırasında
Tasarım
zorunlu hareket dizesi
Konum algılama
yaklaşım sensörü için
Sembol
00991895
Çalışma basıncı
4 bar ... 8 bar
Maks. çalışma frekansı tutucusu
≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
75 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
43 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %5'den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir
Ortam sıcaklığı
5 °C ... 60 °C
Kütle atalet momenti
0.15 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik
40 N
Tutma çenesindeki maks. moment Mx statik
1.3 Nm
Tutma çenesindeki maks. moment My statik
1.3 Nm
Tutma çenesindeki maks. moment Mz statik
1.3 Nm
Ürün ağırlığı
118 g
Montaj türü
isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı
M3
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
PA
Gövde malzemesi
Dövme alüminyum alaşım, sert eloksallı
Tutma çenelerii malzemesi
yüksek alaşımlı çelik

Aksesuarlar

Hortum 197382
Hortum 197382

PUN-H-3X0,5-BL

Çabuk Bağlantı Rakoru 153301
Çabuk Bağlantı Rakoru 153301

QSM-M3-3

L-Çabuk Bağlantı Rakoru 153330
L-Çabuk Bağlantı Rakoru 153330

QSML-M3-3

Yaklaşım sensörü|Silindir Sensörü 547860
Yaklaşım sensörü|Silindir Sensörü 547860

SMT-8G-PS-24V-E-0,3Q-M8D

Yaklaşım sensörü|Silindir Sensörü 547859
Yaklaşım sensörü|Silindir Sensörü 547859

SMT-8G-PS-24V-E-2,5Q-OE
