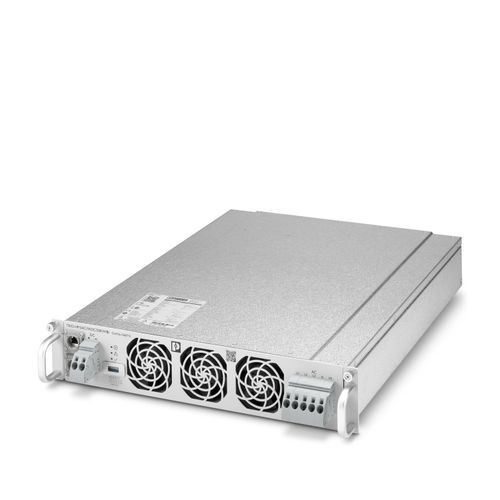

TRIO-HP/3AC/1KDC/20KW/BI - AC/DC güç modülü 1560712
TRIO HIGH POWER, 20 kW çıkış gücüne sahip çift yönlü AC/DC güç modülü, Push-in bağlantı, 19" rak montajı, CAN bus, giriş: 3 faz, çıkış: 50 ... 1000 VDC veya giriş: DC, çıkış: 380 ... 480 V 3AC

Ürün verileri
95 parametreTeknik Özellikler
- Giriş gerilim aralığı
- 3x 260 V AC ... 530 V AC
- Değer kaybı
- 3x 309 V AC ... 260 V AC
- Frekans aralığı
- 50 Hz ... 60 Hz ±10 %
- Giriş akım aralığı
- 3x 0 A ... 38 A
- Ani akım sınırlaması
- 50 A
- Toplam bozulma (THDi)
- < 5 % (%50 ... %100 çıkış yükü)
- Besleme sistemi konfigürasyonu
- Yıldız şebeke (TN-S, TN-C, TT, IT)
- Giriş gerilim aralığı
- 200 V DC ... 1000 V DC
- Değer kaybı
- 273 V DC ... 200 V DC
- Giriş akım aralığı
- 0 A ... 73 A
- Verimlilik
- > 96 %
- Çıkış gerilim aralığı
- 50 V DC ... 1000 V DC
- Değer kaybı
- 50 V DC ... 273 V DC
- Çıkış akımı aralığı
- 0 A ... 73 A
- Nominal güç
- 20 kW
- Minimum beklemede güç kaybı
- < 20 W
- Değer kaybı
- > 55 °C (1,4 A/K)
- Paralel bağlantı
- 48 (Modüller)
- Anahtarlama süresi
- 10 ms (Çalışma modunun değiştirilmesi)
- GÜÇ faktörü
- > 0,8
- Çıkış gerilim aralığı
- 3x 380 V AC ... 480 V AC
- Çıkış akımı aralığı
- 0 A ... 38 A
- Çıkış gücü
- maks. 20 kVA
- Çıkış frekansı
- 50 Hz ... 60 Hz ±10 %
- Paralel bağlantı
- 48 (Modüller)
- Anahtarlama süresi
- 10 ms (Çalışma modunun değiştirilmesi)
- Güç faktörü
- 0,8 ... 1 (önde ve gecikmeli)
- Güç şebekesi AC bağlantı
- L1, L2, L3, PE
- Çıkış gerilimi
- 3x 380 V AC3x 400 V AC3x 480 V AC
- Çıkış gücü
- maks. 19,8 kVA
- Çıkış frekansı
- 50 Hz (3x 380 V AC / 3x 400 V AC)60 Hz (3x 480 V AC)
- Paralel bağlantı
- 8 (Modüller)
- Güç faktörü
- 0,8 ... 1 (önde ve gecikmeli)
- Toplam harmonik bozulma faktörü (THD)
- < 3 %
- Güç şebekesi AC bağlantı
- L1, L2, L3, N, PE
- Tanım
- Alternatif akım bağlantısı
- Tanımlama
- L1 / L2 / L3 / N / PE
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 1,5 mm² ... 16 mm²
- çok telli
- 1,5 mm² ... 16 mm²
- tek telli (AWG)
- 15 ... 5
- AWG
- 15 ... 5
- Kablo soyma uzunluğu
- 18 mm (tek telli/çok telli)
- Tanım
- Doğru akım bağlantısı
- Tanımlama
- DC+ / DC-
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 1,5 mm² ... 16 mm²
- çok telli
- 1,5 mm² ... 16 mm²
- tek telli (AWG)
- 15 ... 5
- AWG
- 15 ... 5
- Kablo soyma uzunluğu
- 18 mm
- Arabirim
- CAN busCAN bus
- Arabirim sayısı
- 1
- Bağlantı yöntemi
- 2x RJ45
- Desteklenen protokoller
- CAN 2.0B
- Kilitleme
- Kilitleme klipsi
- İletim fiziği
- kablolu
- Topologie
- Daisy Chain
- İletim hızı
- 125 kbps
- Sonlandırma direnci
- 120 Ω (Nihai cihazın sonlandırması)
- Faz sayısı
- 3
- Giriş ve çıkış arasında elektriksel izolasyon
- evet
- İzolasyon gerilimi giriş/çıkış
- 2121 V DC (60 s)
- İzolasyon gerilim giriş, çıkış / muhafazası
- 2121 V DC (60 s)
- Ürün tipi
- DC güç modülü
- Ürün gamı
- TRIO HIGH POWER
- MTBF (IEC 61709, SN 29500)
- > 300000 h
- Dahili fan
- evet
- Hacimsel debi
- 400 m³/h (modül başına)
- Debi yönü
- önden arkaya doğru
- Koruma sınıfı
- I
- Kirlilik sınıfı
- 2
- Genişlik
- 483 mm
- Yükseklik
- 89 mm
- Derinlik
- 520 mm
- Raf ünitesi
- 2 HE
- Montaj tipi
- 19" rak montaj
- Muhafaza malzemesi
- Çinko-aluminyum alaşımı
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Maksimum yükseklik
- 2000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğuşmasız)
- Parazit seviyesi
- < 70 dB (1 m, UDC ≥ 400 V)
- IEC 60664-1
- II
- Standart tanımlama
- Güç elektroniği dönüştürücü sistemleri ve ekipmanları için emniyet gereksinimleri - Bölüm 1: Genel
- Standartlar/spesifikasyonlar
- IEC 62477-1
- Standart tanımlama
- Alçak gerilim dağıtım şebekesine bağlı güç üretim sistemleri – Alçak gerilim dağıtım şebekelerine bağlantı ve bunlarla paralel işletim için minimum teknik gereklilikler
- Standartlar/spesifikasyonlar
- VDE-AR-N 4105 (DE)
- Standart tanımlama
- Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources
- Standartlar/spesifikasyonlar
- UL 1741UL 1741 SAUL 1741 SB
- Standart tanımlama
- Çift yönlü şebeke bağlantılı güç dönüştürücüler
- Standartlar/spesifikasyonlar
- IEC 62909-1:2017IEC 62909-2:2019
- Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-3
- Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-2
