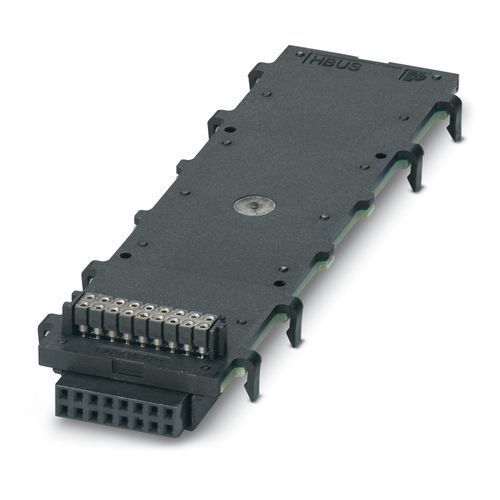

HBUS 107,6-16P-1S BK P1 - DIN rayı bus konnektörleri 2202876



DIN ray konnektörü, renk: siyah, nominal akım: 3 A (Toplam akım 25 A maks.), anma gerilimi (III/2): 30 V, pin sayısı: 16, ürün gamı: BC 107,6.., pin aralığı: 2,54 mm, montaj: DIN rayı montajı , iç kilit: yok
HBUS 107,6-16P-1S BK P1 - DIN rayı bus konnektörleri 2202876
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
DIN ray konnektörü
Ürün gamı
BC 107,6..
Kutup sayısı
16
Pin aralığı
2,54 mm
Nominal akım IN
3 A (Toplam akım 25 A maks.)
Hacim direnci
23,9 mΩ
Nominal gerilim (III/3)
30 V
Nominal aşırı gerilim (III/3)
0,8 kV
Nominal gerilim (III/2)
30 V
Nominal aşırı gerilim (III/2)
0,8 kV
Anma gerilimi (II/2)
100 V
Nominal aşırı gerilim (II/2)
0,8 kV
Kontak malzemesi
Cu alaşımı
Yüzey özellikleri
Tümüyle altın kaplı
Renk (Muhafaza)
siyah (9005)
Yalıtım malzemesi
PA
İzolasyon malzeme grubu
I
IEC 60112'ye göre CTI
600
UL 94'e uygun yanmazlık sınıfı
V0
Renk ()
()
Pin aralığı
2,54 mm
Genişlik [g]
112,45 mm
Yükseklik [y]
13,55 mm
Uzunluk [l]
37,1 mm
Montaj tipi
DIN rayı montajı
Spesifikasyon
DIN EN 60512-1-1:2003-01
Sonuç
Test geçildi
Spesifikasyon
DIN EN 60512-1-2:2003-01
Sonuç
Test geçildi
Spesifikasyon
IEC 60068-2-6:2007-12
Frekans
10 - 150 - 10 Hz
Süpürme hızı
1 oktav/dk
Büyüklük
0,15 mm (10 Hz ... 58,1 Hz)
Hızlanma
20 m/s²
Her eksen için test süresi
2,5 h
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Spesifikasyon
IEC 60512-9-1:2010-03
Deniz seviyesinde darbe dayanım gerilimi
0,91 kV
Kontak direnci R1
23,9 mΩ
Kontak direnci R2
24 mΩ
Takma/sökme çevrimi
25
Spesifikasyon
DIN 50018:2013-05
Aşındırıcı stres
0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim
Isıl stres
100 °C/168  h
Güç frekansı dayanım gerilimi
0,55 kV
Spesifikasyon
IEC 60695-2-10:2013-04
Sıcaklık
850 °C
İfşa süresi
30 s
Spesifikasyon
IEC 60068-2-27:2008-02
Pals şekli
Yarı-sinüzoidal
Hızlanma
150 m/s²
Şok süresi
11 ms
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Ortam sıcaklığı (çalışma)
-40 °C ... 105 °C (zayıflama eğrisine bağlıdır)
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 55 °C
Göreceli nem (stok/nakliye)
80 %
Ortam sıcaklığı (montaj)
-5 °C ... 100 °C
Spesifikasyon
IEC 60664-1:2007-04
İzolasyon malzeme grubu
I
Nominal izolasyon gerilimi (III/3)
30 V
Nominal aşırı gerilim (III/3)
0,8 kV
minimum klerans değeri - homojen olmayan saha (III/3)
0,8 mm
minimum krepaj mesafesi (III/3)
1,3 mm
Nominal izolasyon gerilimi (III/2)
30 V
Nominal aşırı gerilim (III/2)
0,8 kV
minimum klerans değeri - homojen olmayan saha (III/2)
0,2 mm
minimum krepaj mesafesi (III/2)
0,53 mm
Nominal izolasyon gerilimi (II/2)
100 V
Nominal aşırı gerilim (II/2)
0,8 kV
minimum klerans değeri - homojen olmayan saha (II/2)
0,2 mm
minimum krepaj mesafesi (II/2)
0,71 mm
Dış ambalaj tipi
Karton
