Phoenix Contact/Raspberry Pi uygulamaları için elektronik muhafazaları
UCS 125-87-F-GD-RPI 7035 - Üniversal muhafazalar 1019724

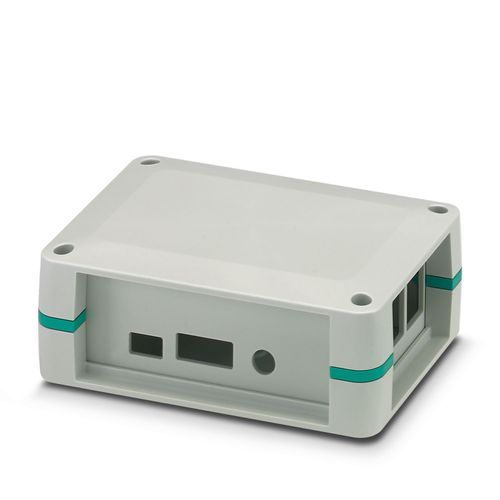

PCB'ler için komple muhafaza. Dahil olanlar: Muhafaza yarım kovanları, ilgili tüm bağlantılar için deliklerle birlikte yan paneller, Raspberry Pi model B2 ve B3 bilgisayarların tutturulması için yapışkanlı pedler, muhafaza ve PCB montajı için vidalar; turkuaz-mavi köşe çerçeveli açık gri muhafaza

Ürün verileri
82 parametreTeknik Özellikler
- Montaj açıklaması
- Muhafaza en çok 10 kez açılabilir.
- Uygulamaya yönelik not
- Yapışkan pedleri takın: Muhafazanın yüzeyinin temiz, kuru ve yağsız olduğundan emin olun. Sıcaklık aralığı: +18° C ... + 30° C/Kapama basıncı kuvveti: 60 N/Kapanış basınç zamanı: 3 s
- Ürün tipi
- Komple kutu
- Muhafaza tipi
- Üniversal muhafazalar
- Muhafaza serisi
- UCS
- Ürün gamı
- UCS 125-87
- Tip
- Yassı tasarım (GD), RPI
- Havalandırma delikleri mevcut
- hayır
- Boyutlu çizim
- Genişlik
- 125 mm
- Yükseklik
- 87 mm
- Derinlik
- 47 mm
- Ölçüler
- 100 mm x 62 mm (Maksimum devre kartı boyutları)
- PCB kalınlığı
- 0,8 mm ... 3 mm
- Renk (Muhafaza)
- açık gri (RAL 7035)
- UL 94'e uygun yanmazlık sınıfı
- V0
- IEC 60112'ye göre CTI
- 225
- Yalıtım malzemesi
- PC
- Muhafaza malzemesi
- PC
- Yüzey özellikleri
- işlem görmemiş
- Ortam sıcaklığı
- 20 °C
- İndirgeme faktörü
- 1
- Montaj pozisyonu
- dikey
- Güç kaybı
- 9,7 W
- Ortam sıcaklığı
- 30 °C
- İndirgeme faktörü
- 0,85
- Montaj pozisyonu
- dikey
- Güç kaybı
- 8,3 W
- Ortam sıcaklığı
- 40 °C
- İndirgeme faktörü
- 0,68
- Montaj pozisyonu
- dikey
- Güç kaybı
- 6,5 W
- Ortam sıcaklığı
- 50 °C
- İndirgeme faktörü
- 0,55
- Montaj pozisyonu
- dikey
- Güç kaybı
- 5,4 W
- Ortam sıcaklığı
- 60 °C
- İndirgeme faktörü
- 0,4
- Montaj pozisyonu
- dikey
- Güç kaybı
- 3,9 W
- Spesifikasyon
- IEC 60068-2-6:2007-12
- Frekans
- 10 - 150 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Büyüklük
- 0,15 mm (10 Hz ... 58,1 Hz)
- Hızlanma
- 2g (58,1 Hz ... 150 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- IEC 60695-2-11:2014-02
- Sıcaklık
- 850 °C
- İfşa süresi
- 30 s
- Spesifikasyon
- IEC 60695-10-2:2014-02
- Sıcaklık
- 125 °C
- Test süresi
- 1 h
- Kuvvet
- 20 N
- Spesifikasyon
- IEC 60068-2-31:2008-05
- Düşüş yüksekliği
- 50 cm
- Frekans
- 50
- Spesifikasyon
- IEC 60068-2-27:2008-02
- Pals şekli
- Yarı sinüs eğrisi
- Hızlanma
- 15g
- Şok süresi
- 11 ms
- Her yön için şok sayısı
- 3
- Test talimatları
- X-, Y- ve Z-eksenleri (pozitif ve negatif)
- Spesifikasyon
- VW PV 3.10.7:2005-02
- Sonuç
- Test geçildi
- Spesifikasyon
- IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
- Sonuç, koruma sınıfı, IP kodu
- IP20
- Ulaşılabilir maks. IP kodu
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 105 °C (güç kaybına bağlıdır)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 55 °C
- Ortam sıcaklığı (montaj)
- -5 °C ... 100 °C
- Göreceli nem (stok/nakliye)
- 80 %
- PCB taşıyıcı sayısı
- 1
- PCB montaj tipi
- Cıvata montajı
- Toplam PCB yüzeyi
- 6000 mm²
- PCB'nin kalınlığı
- 0,8 mm ... 3 mm
- Desteklenen form faktörleri
- Raspberry Pi
- PCB taşıyıcılar hakkında açıklama
- Ürün baskılı devre için hazırlanır. Ek baskılı devre kartları yapışkan pedler (aksesuarlar) kullanılarak monte edilebilir.
- Montaj tipi
- Vidalı montaj
- Montaj pozisyonu
- herhangibir
- Sıkma torku / hız
- Yarım muhafazalar arasında vidalı bağlantı: 1,2 - 1,4 Nm / 500 - 1000 rpmPCB montajı: 0,4 - 0,5 Nm / 500 - 1000 rpm
- Ambalaj tipi
- Kutu paket
