- Model numarası
- RX 9360240
- Fayda
- Bara sistemi üzerine montaj ve kablo bağlantısı yalnızca bir vida ile
- Malzeme
- Poliamid (PA 6)UL 94 uyarınca yangın koruma
- Renk
- RAL 9005
- Nominal akım (kılavuz değer, IEC)
- 432 A
- Yuvarlak iletken için anma akım maksimumu (IEC)
- 680 A
- Yuvarlak iletken için anma akım maksimumu (UL)
- 640 A
- Lamine bakır bara için anma akım maksimumu (IEC)
- 870 A
- Lamine bakır bara için anma akım maksimumu (UL)
- 840 A
- Bilgi
- Belirtilen nominal akım, IEC 61439-1, Tablo H.1'e göre, 70 °C'lik izin verilen iletken sıcaklığına sahip tek damarlı kablo için önerilen maksimum çalışma akımına dayalı bir kılavuz değerdir; yatay kurulum, serbest hava ortamında, 55 °C ortam sıcaklığında.Belirtilen maksimum nominal akım (IEC), IEC 61439-1'e (Tablo 6) göre, havada serbestçe yerleştirilmiş iletkenler için 70 K'lik bir sınır sıcaklık artışı ile terminalin önerilen maksimum çalışma akımını tanımlar. İzin verilen izolasyon sıcaklığına uyulmalıdır.
- Elektrik değerleri UL (SCCR)
- 27,5 kA - 600 V, RMS, muhafazasız100 kA - 600 V, Devre Kesici maks. 600 A, DIVQ/7100 kA - 600 V, Sigorta Sınıfı L maks. 1600 A, JDDZ/7
- Kablo çıkışı
- yukarıda/aşağıda
- Bara merkez mesafesi
- 60 mm
- Kutup sayısı
- 3 kutuplu
- Bara sistemleri için uygun
- RiLineXRiLine60
- Ölçüler
- Genişlik: 145 mmYükseklik: 239,4 mmDerinlik: 104,6 mm
- Yuvarlak iletkenlerin bağlantısı
- 95 ‐ 300 mm²
- Lamelli bakır raylar için sıkıştırma bölmesi (G x Y)
- 32 x 20 mm
- Baralar için uygun
- 15 x 5/10 mm20 x 5/10 mm30 x 5/10 mm
- Anma gerilimi
- 1.000 V AC1.500 V DC600 V AC (UL)600 V DC (UL)
- Kirlenme derecesi
- 3
- Normlar
- IEC/EN 61439-1UL 508
- Anma darbe gerilim direnci Uimp
- 12 kV
- Anma izolasyon gerilimi Ui
- 1.000 V
- Kayıp güç maks.
- 28 W
- IEC 60 529 uyarınca IP koruma sınıfı
- IP 2X
- Maksimum çalışma nemi
- 90 %
- Çalışma sıcaklığı aralığı
- -5 °C...55 °C
- Depolama sıcaklığı aralığı
- -25 °C...75 °C
- Hava nemi (yoğuşmayan)
- 10...90 %
- Yangın yükü
- 15,903 MJ/m²
- Paketteki adet
- 1 adet
- Net ağırlık
- 1,8 kg
- Brüt ağırlık
- 1,849 kg
- PCF/VE (beşikten kapıya)
- 10,57
- Gümrük tarifesi numarası
- 85369010
- EAN
- 4028177997219
- ETIM 9
- EC001531
- Ürün açıklaması

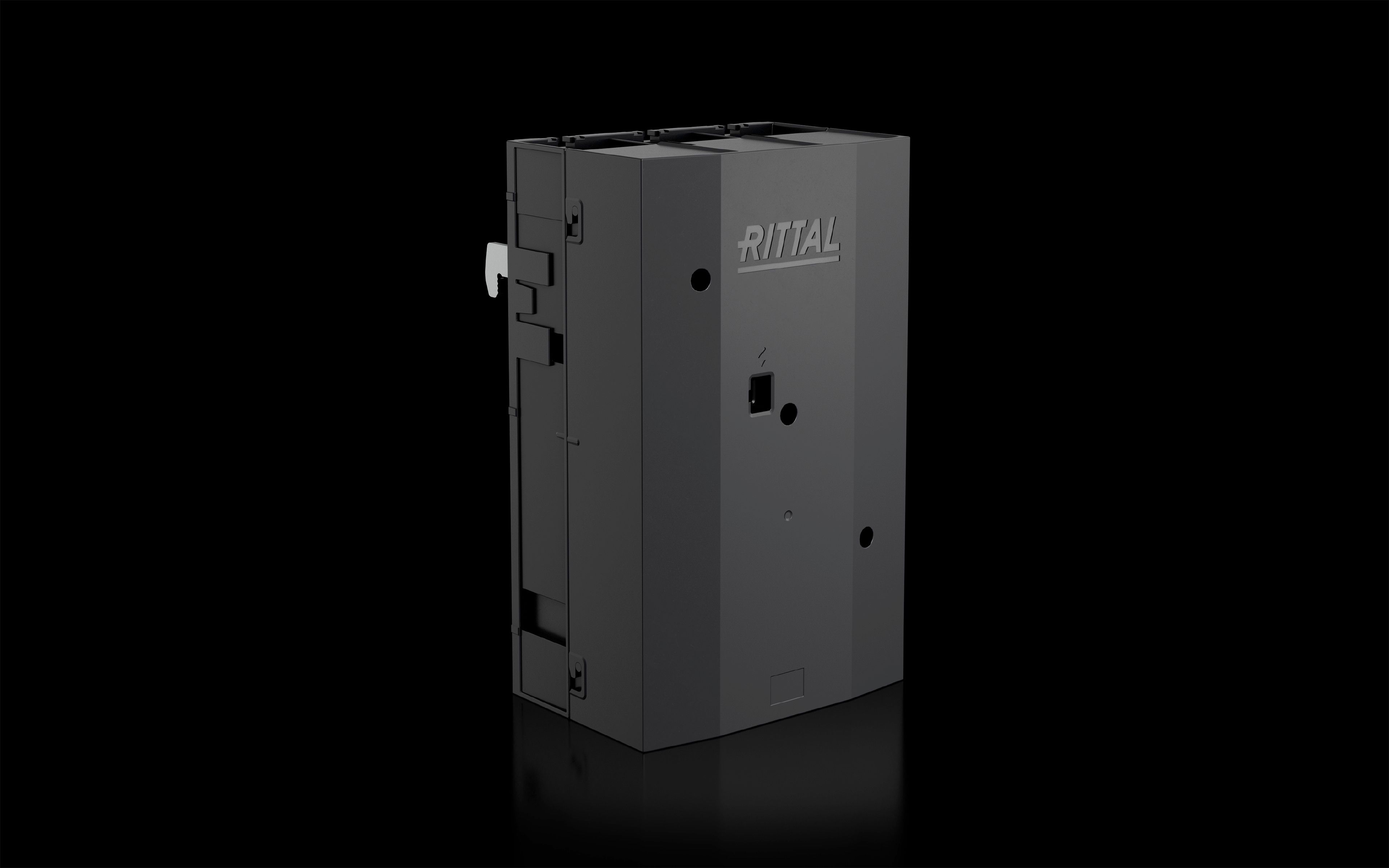

- 60 mm bara sistemleri için RiLineX bağlantı adaptörü. Adaptör, kompakt tasarımıyla öne çıkar. Sökme işlemi yalnızca alet kullanılarak gerçekleştirilebilir. İletken bağlantısı hem üstten hem de alttan yapılabilir. Ayrılabilir bağlantı klemensi sayesinde bağlantı iletkenlerinin yerleştirilmesi özellikle kolaydır. Adaptör, yassı bakır baralar için de kullanılabilir. Montaj, RiLineX Board üzerine basitçe takılarak gerçekleştirilir. Adaptör, RiLine60 sistemine sorunsuz bir şekilde monte edilebilir. Yüksek kısa devre dayanımı ve kolay monte edilebilir bir temas koruması sunar. Cihaz, hem bara ve iletkenin aynı anda temas etmesini sağlayan hem de ana bara kalınlığının (5/10 mm) ayarlanmasına olanak tanıyan vidalı bir sabitleme düzeneğine sahiptir.
